将墙连接到中部-端面

使用此过程可以放置连接到另一面墙的中部-端面的墙。 拖曳连接墙中的某一面墙时,连接将被维护,其他墙将相应地延长或缩短。

  1. 打开中部-端面在其中可见的平面视图。
    提示: 如果只有带有中部-端面的墙的各个端可见,则您可能需要调整剖切面高度。 详细信息请参见视图范围
  2. 在功能区上,单击 (墙:建筑),然后从“类型选择器”中选择所需的墙类型。

      在哪里?

    • “建筑”选项卡 “构建”面板 “墙”下拉列表 (墙:建筑)
    • “结构”选项卡 “结构”面板 “墙”下拉列表 (墙:建筑)
  3. 将光标移至中部-端面上直到终点显示,然后单击以指定新的墙起点。
  4. 按所需方向移动光标。

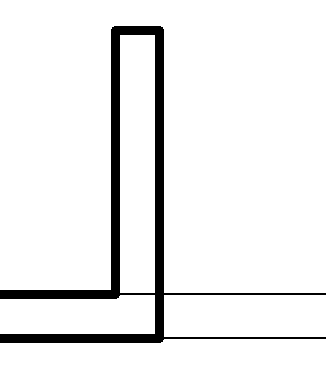

    绘制一面墙,其起点位于中部-端面中

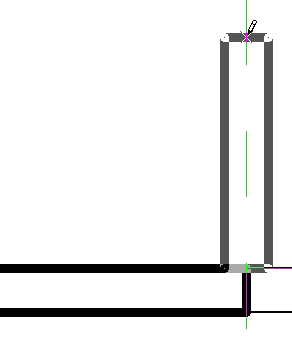

  5. 单击以指定新墙的终点。 墙之间的连接将按如下所示方式清理。

    拖曳连接墙中的某一面墙时,墙连接也随之移动。

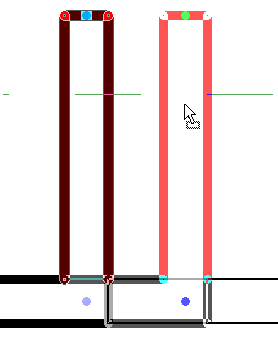

    墙连接移动时,可以预览到正在移动的墙

注: 编辑带有中部-端面的墙(连接至其他墙)的立面轮廓时,表示中部-端面的垂直线是与连接墙的中心线对齐,而不是与墙的实际面对齐。 取消编辑模式时,连接将清理,且垂直线将移动,与连接墙的面重合。

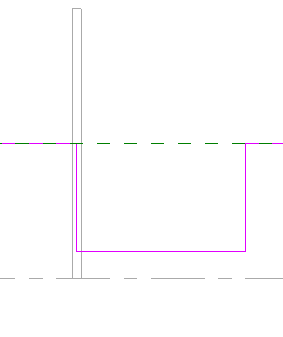

在编辑模式下指示中部-端面的绘制线显示在连接墙中间
