在平面视图或三维视图中，可以拾取结构梁和墙，以定义结构梁系统的边界。
- 单击“结构”选项卡
“结构”面板 “梁系统”。 - 单击“修改 | 放置结构梁系统”选项卡 “梁系统”面板 “绘制梁系统”。
- 单击“绘制”面板 “拾取支座”。 提示： 拾取支座时，拾取的第一个支座将指定梁方向。 梁系统内的所有梁都将平行于该梁。 可以随时修改该方向。 请参见修改梁系统。
- 拾取第一个支座构件。
在拾取的支座上方会显示一条有两个拖曳操纵柄的绘制线。 两条较短的平行线显示在该线的两侧，表示梁系统的方向。

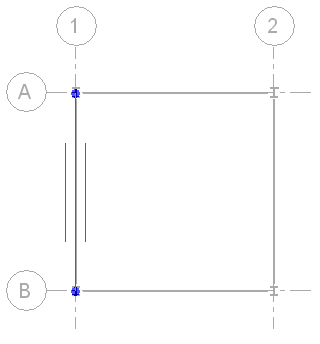

拾取了第一个支座构件的梁系统
- 拾取定义梁系统边界的其他线。 注： 这些线必须形成一个闭合环。 必要时使用选项栏上的编辑工具（“修剪”、“延伸”等）创建绘制线的闭合环。 详细信息请参见编辑图元。

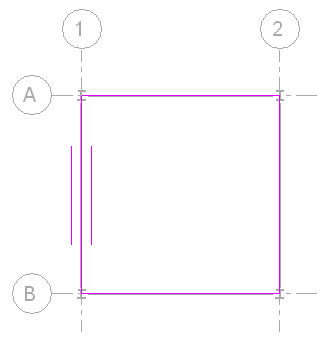

选择了整个边界的梁系统
指定了梁系统边界之后，可以执行下列操作：
- 如有必要，修改梁方向。 详细信息请参见在梁系统内指定梁方向。
- 如有必要，修改梁系统属性。 请参见修改梁系统属性。
- 使用“拾取支座”或“线”工具在梁系统中绘制一个洞口。 详细信息请参见在梁系统中剪切洞口。
- 单击“修改 | 创建梁系统边界”选项卡 “模式”面板 “完成编辑模式”。

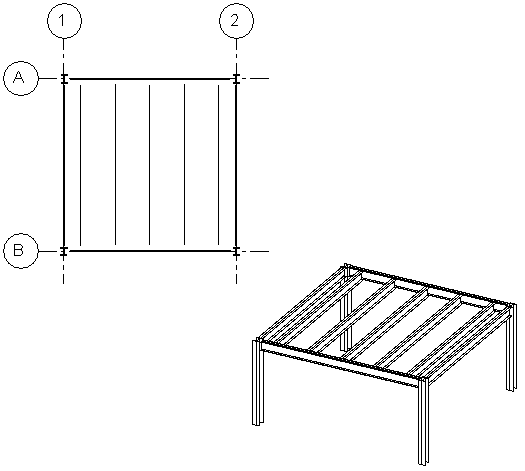

完成的结构梁系统的楼层平面视图和三维视图。
