使用轴网工具放置梁

可以使用“轴网”工具选择轴线,以便将梁自动放置在其他结构图元(柱、结构墙和其他梁)之间。 例如,在轴线上可能会有两个结构柱。 也可在柱和结构墙之间添加梁。

要使用“轴网”工具放置梁,请执行下列操作:

  1. 单击“结构”选项卡 “结构”面板 “梁”。
  2. 单击“修改 | 放置梁”选项卡 “多个”面板 “在轴网上”。
  3. 选择轴网以放置梁。

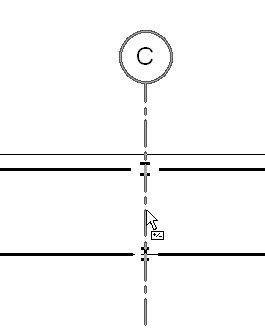

    选择轴网

    如图所示,梁将被放置到柱之间。

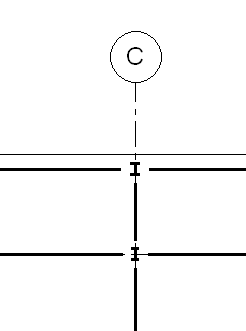

    将梁放置在柱之间

  4. 项目中的轴网是设置梁和柱的非常有用的工具。 选定的轴线部分可自动放置梁。

要使用“轴网”工具自动绘制梁,请执行下列操作:

  1. 单击“结构”选项卡 “结构”面板 “梁”。
  2. “属性”选项板中:
    • 类型选择器下拉列表中选择一种梁类型。
    • 修改梁参数。
  3. 在选项栏上,从“结构用途”下拉列表中选择一个值。
  4. 单击“修改 | 放置梁”选项卡 “多个”面板 “在轴网上”。

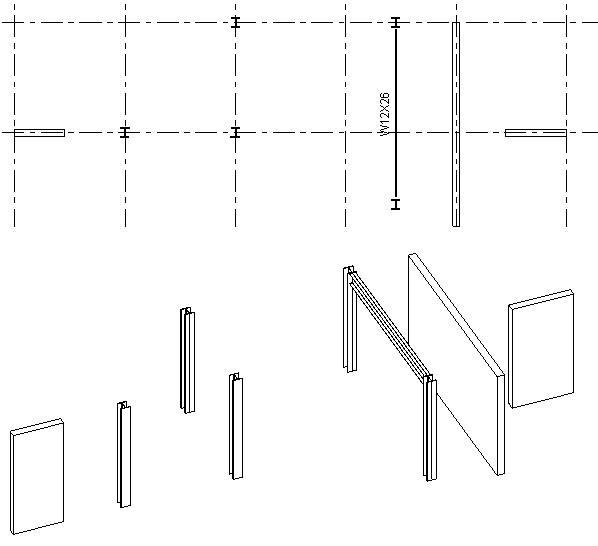

    在下面的图像中,可看到平面视图和三维视图中有多样混合柱、梁和结构墙。 在这种情况下,可使用“轴网”工具自动添加大多数梁。

  5. 选择要沿其放置梁的轴线。

    按住 Ctrl 键可选择多个轴网。

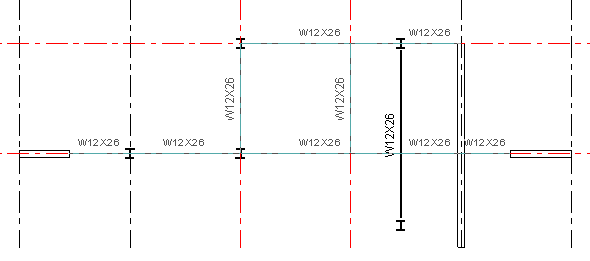

    在如下所示的图像中,已经自动选择轴网,梁已经自动添加到所有柱、墙和梁之间。

  6. 单击“修改 | 放置梁”>“在轴网线上”“多个”面板 “完成”。
    提示: 也可以拖曳拾取框来选取多条轴线。

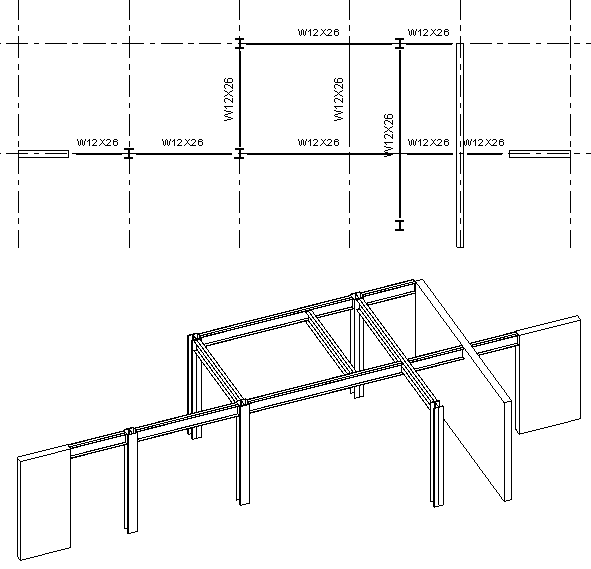

    在下面的图像中,请注意梁是如何添加到所有柱、墙和其他支撑梁之间的。 以前存在的梁未被垂直于它的梁截断。

有关梁结构用途的详细信息(取决于正在创建的图元),请参见梁的结构用途
