使用建筑图元进行能量分析 - 快速入门

用户可将建筑图元设置为生成用于能量模拟分析的能量分析模型的基础。

除了“能量设置”外,还可以添加其他信息以增强用于模拟分析的能量分析模型的详图。 例如,可使用分层墙部件的物理属性替换概念构造。

以下说明介绍了如何执行整个建筑模型的能量模拟分析,该建筑模型包括 Revit 建筑图元(如墙、屋顶和门)。 请按照这些说明快速创建一个使用默认能量设置的基准仿真。 然后请参见使用建筑图元进行能量分析 - 详细工作流,以了解如何修改建筑图元模型及其能量设置来优化分析。

1.

登录到 Autodesk 360

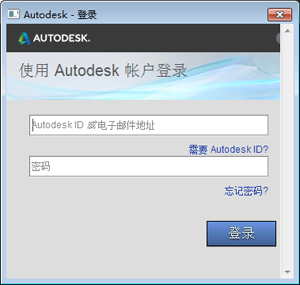

若要使用此功能,必须登录到 Autodesk 360。 单击“登录”“登录到 Autodesk 360”,然后输入您的 Autodesk ID 和密码。
2.

创建一个建筑模型。

创建一个建筑图元模型。

3.

将建筑图元设置为能量分析模型的基础。

单击“分析”选项卡“能量分析”面板“使用建筑图元模式”。

4.

指定建筑类型和位置

单击“分析”选项卡 “能量分析”面板 “能量设置”。 在“关于能量设置”对话框中:
  • 对于“建筑类型”,查看指定给建筑的占用类型,并根据需要进行修改。
  • 对于“位置”,查看为项目指定的地理位置,并根据需要进行修改。
5.

创建能量分析模型并运行能量模拟分析。

单击“分析”选项卡“能量分析”面板“运行能量模拟分析”。

在对话框中,选择“创建能量分析模型”并继续运行模拟分析。

6.

检查能量分析模型并继续进行模拟分析。

能量分析模型生成后将通知用户。 单击“确定”以继续进行能量模拟分析。

要了解有关能量模型的验证和限制,请参见建筑图元能量分析模型验证

7.

命名模拟分析运行名称并指定 Green Building Studio 项目。

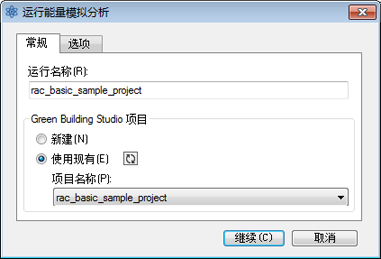

在“运行能量模拟分析”对话框中,为模拟分析的运行指定一个名称,并选择是要创建新的还是使用现有的 Green Building Studio 项目。 然后单击“继续”。
8.

单击仿真名称。

分析完成时,将显示一条提示。 单击提示中的分析名称查看仿真结果。

或者,单击“分析”选项卡 “能量分析”面板 “结果和比较”,然后从项目树中选择该分析。

9.

查看仿真结果。

“关于结果和比较”对话框中,查看分析结果。
提示: 使用“设置”选项卡选择结果中要包含的图表,并配置能量分析数据在“结果”选项卡中的显示方式。
10.

进行修改、仿真和比较。

根据需要“修改”建筑模型和能量设置。 然后重复步骤 5-7,对修改后的模型运行模拟分析。

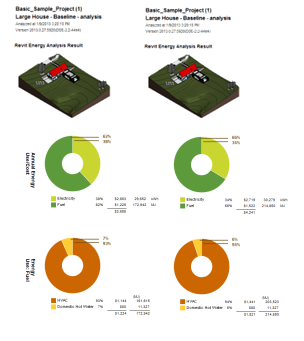

如果要并列比较仿真结果,请选择多个分析,然后单击工具栏上的“比较”。
