使用建筑图元进行能量分析 - 详细工作流

注: 作为 Autodesk® Subscription 的优势之一提供给用户使用。

使用建筑图元执行能量分析的步骤

    以下说明更为详尽(相对于使用建筑图元进行能量分析 - 快速入门而言)地介绍了在 Revit 中使用建筑图元执行“能量分析”的工作流程。 如果要了解如何通过修改建筑图元模型及其能量设置来优化分析,可以使用此工作流。

  1. 创建 Revit 建筑模型。
  2. 登录到 Autodesk 360。

    单击“登录”登录到 Autodesk 360。 输入您的 Autodesk ID 和密码。 如果没有先登录就运行模拟,系统将提示您登录。

  3. 将建筑图元设置为能量模拟分析的基础。

    单击“分析”选项卡“能量分析”面板“使用建筑图元”模式。

  4. 按需修改详图建筑能量设置。

    当选择“使用建筑图元模式”时,仅启用适用于建筑图元导出模型的能量设置。

    1. 单击“分析”选项卡 “能量分析”面板 “能量设置”。
    2. 定义基本能量设置。

      建筑类型

      查看指定给建筑的占用类型,并根据需要进行修改。

      地平面

      确认该值显示了模型的地平面标高。 在模拟过程中,低于地平面标高的楼层被视为地下楼层。

      位置

      查看为项目指定的地理位置和气象站,并根据需要进行修改。 请参见位置

    3. 定义可选能量设置。

      导出类别

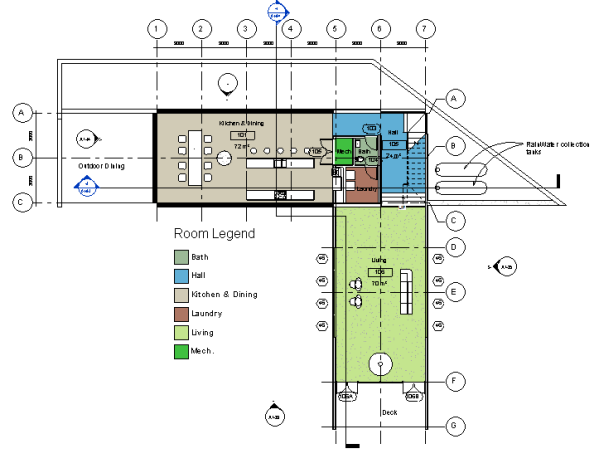

      设置为“房间”以启用“包括热属性”选项,从而在分析中包含 Revit 图元材质层的热属性数据。 如果热属性未显示在建筑图元中,则该分析将使用默认的“概念构造”指定。

      设置为“空间”,前提是模型含有“Revit MEP 空间”并要在分析中包含“空间”能量相关的数据。

      热属性

      选择“包含热属性”以使用建筑图元(例如墙和楼板)的热属性,并在分析中包含图元层材质热数据。 如果包含热属性,默认的概念构造会被替换。
      注: 在默认情况下,建筑图元不包含热属性。

      了解更多信息

      若要了解如何在图元中添加热属性,请参见为使用建筑图元进行能量分析添加热属性

      分析空间分辨率

      默认分析空间的分辨率可能不适用于每个 Revit 模型,因此可能需要反复调整该设置。 如果运行模拟分析时显示一条消息,指出此模型太大,那么请增加该设置。 请参见能量模型设置

      分析表面分辨率

      默认分析表面的分辨率可能不适用于每个 Revit 模型,因此可能需要反复调整该设置。 如果运行模拟分析时显示一条消息,指出此模型太大,那么请增加该设置。 请参见能量模型设置

      概念构造

      如果未使用建筑图元层材质中包含的热属性,请检查已指定给表面子类别的默认概念构造,然后根据需要进行修改。

      能量模型 - 建筑设备

      查看建筑操作明细表、HVAC 系统以及新风信息,并根据需要修改参数值。

    4. 单击“确定”。
  5. 单击“分析”选项卡“能量分析”面板“运行能量模拟分析”。
  6. 在对话框中,选择“创建能量分析模型”并继续运行模拟。

    软件会检测能量分析模型几何图形。 这可能会花费一些时间,具体取决于模型的大小和复杂性。

    软件将进行检查,以确保模型至少包含一个合理的闭合壳,该闭合壳至少包含一个楼板、墙、屋顶,并且具有一个已知的地理位置。 另外还有其他需要考虑的模型要求,以确保能量分析能够成功。 请参见使用建筑图元进行能量分析 - 模型验证
  7. 在分析模型生成后,系统会通知用户。 此时单击“确定”以继续进行能量模拟分析。

    建议您在执行能量分析时,验证能量分析模型并了解相关限制。 请参见使用建筑图元进行能量分析 - 模型验证

  8. 在“运行能量模拟分析”对话框中,为分析指定一个名称用作运行的名称。

    Green Building Studio 使用“项目”概念来存储为模型运行的模拟。 项目定义了建筑类型(例如学校、单一家庭住宅、办公室)、项目操作明细表(例如默认、24 小时、7 天)和项目位置。 这些变量在“能量设置”的步骤 2 中定义。

  9. 在 Green Building Studio 中,指定是要创建新的 Green Building Sudio 项目还是使用现有项目。
    注: 如果使用现有项目,在分析中将使用现有项目的位置。 如果在“能量设置”中具有不同的设置,则会被现有项目以前建立的设置所替换。 在 Green Building Studio 中直接创建项目并在此处选择它以设置下列各项的自定义设置时,这有时会很有用:
    • 项目名称
    • 时区
    • 货币
    • 用电单位成本
    • 天然气单位成本
    • 费用单历史记录与历史天气数据

    有关详细信息,请访问 Green Building Studio 帮助,然后搜索“创建新项目”。

  10. (可选)如果要指定可添加到 Green Building Studio 中的费用单数据和天气周期数据集,请单击“选项”选项卡。

    有关详细信息,请访问 Green Building Studio 帮助,然后搜索“添加公用事业帐单数据”。

  11. 单击“继续”以运行模拟。

    如果未出现错误情况,将创建并发送 gbXML 文件进行模拟。 服务器会将模拟结果返回到 Revit,这些结果将显示在“结果和比较”对话框中。

  12. 模拟完成后,将显示一条提示。 单击提示中的分析名称以查看结果。

    或者,在“能量分析”面板中,单击 “结果和比较”,然后从项目树中选择该分析。

  13. 查看分析结果
  14. (可选)根据需要修改建筑模型和能量设置,然后对修改后的模型运行分析。

    要对结果进行比较,请选择多个分析结果,然后单击工具栏上的“比较”。

  15. (可选)在 Green Building Studio 中打开结果,或导出结果
