将“点云”文件链接到项目可提供更精确的建筑或场地现有条件视觉参照。 此参考可用于在建筑信息建模 (BIM) 创作任务中提供帮助。

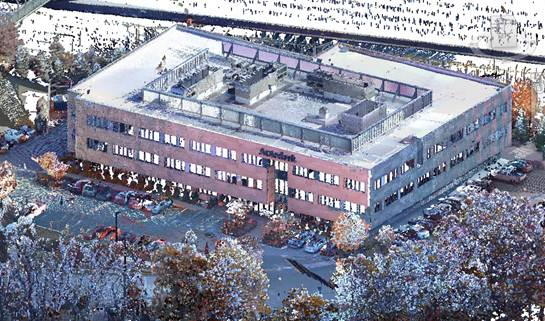

在涉及现有建筑的项目中,需要捕获某一栋建筑的现有情况,这通常是一个重要的项目任务。 可以使用激光扫描仪对现有物理对象(如建筑区域)表面进行高精度三维点采样,然后将该数据保存为点云。 通常,单独扫描建筑的多个位置并将它们一起注册,从而生成某个区域或整个建筑的高精度三维点云。
此特定激光扫描仪生成的数据量通常很大(几亿个到几十亿个点),因此 Revit 模型将点云作为参照链接,而不是嵌入文件。 可以链接多个点云,可以创建每个链接的多个实例。
控制可见性:控制点云在“可见性/图形替换”对话框的“点云”选项卡上的可见性。 可以切换点云的可见性并控制点显示的“颜色模式”。
管理链接的点云:“管理链接”对话框包含“点云”选项卡,该选项卡列出所有点云链接(类型)的状态,并提供与其他种类链接相似的标准“重新载入/卸载/删除”功能。
在工作共享环境中使用点云:为了提高性能和降低网络流量,对需要使用相同点云文件的用户的建议工作流是将文件复制到本地。 由于文件系统在本地机器之间可能有所不同,在“选项”对话框的“文件位置”选项卡上可以指定一个“点云根路径”。 保存在共享 Revit 项目中的路径与此路径是相对的。 只要每位用户的点云文件本地副本的相对路径相同,则当与“中心”同步时链接将保持有效。 该相对路径在“管理链接”对话框中显示为“保存路径”。
