添加结构楼板或压型板

通过绘制结构楼板和压型板来创建结构楼板和压型板。 通过拾取墙或使用“线”工具为楼板边绘制线。 尽管只要三维视图的工作平面设置为要放置结构楼板的工作平面,您就可以在三维视图中绘制楼板,但是通常我们是在平面视图中绘制。 结构楼板顶部相对于其所在标高进行偏移。 有关“相对标高”和其他结构楼板参数的信息,请参见结构楼板属性

有关结构楼板和隐藏线的信息,请参见结构混凝土构件隐藏线的显示

添加结构楼板

  1. 在功能区上,单击 (结构楼板)。

      在哪里?

    • “建筑”选项卡 “构建”面板 “楼板”下拉列表 “楼板:结构”
    • “结构”选项卡 “结构”面板 “楼板”下拉列表 “楼板:结构”
  2. 类型选择器中,指定结构楼板类型。
  3. 在功能区上,单击 (边界线)。

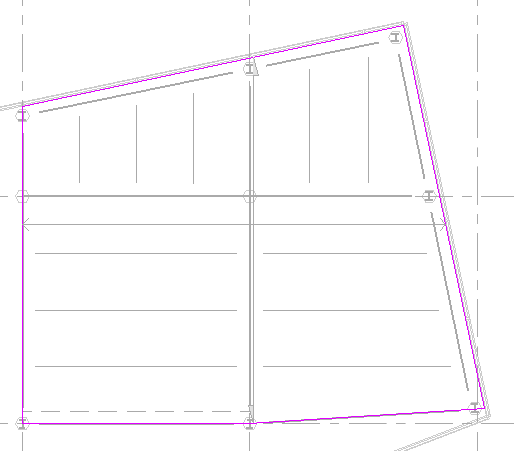

  4. 单击 (拾取墙),然后选择边界墙。
    注: 您可以绘制结构楼板而不是拾取墙。 在功能区的“绘制”面板上,使用绘制工具形成结构楼板的边界。 草图必须形成闭合环或边界条件。
  5. 要更改跨方向,请单击 (跨方向),然后单击所需的边或线。
  6. (可选)在选项栏上:
  7. 在功能区上,单击 (完成编辑模式)。
注: 要向结构楼板中添加洞口,请参见结构楼板中的洞口
