檢閱迴路結果

在此工作中，您將解釋四種不同的迴路結果。

按一下「首頁」 > 「結果」 > 「結果」。
確保以下物件均可見。
- 母模仁
- 冷卻通道
- 冷卻輸送管
- 冷卻入口
如果需要，請按一下「檢視」 > 「可見性」 > 「物件可見性」，以打開物件。
根據需要進行旋轉、平移和縮放，以查看迴路結果。

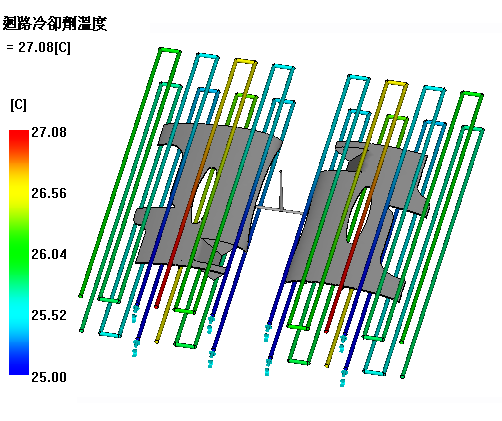

在「研究工作」清單中，按一下「迴路冷卻劑溫度」。

溫度的增量小於 2 - 3°C 時最佳。兩個母模仁迴路是指示冷卻設計的變更可取之準則的上限。
按一下「迴路流速」。

每個迴路的輸入均為 10 l/min。因為有 8 個迴路，所以抽吸設備需要至少 80 l/min 的能力。
按一下「迴路雷諾數」。

結果指示根據輸入流速得出的雷諾數。通常，需要達到的目標為雷諾數 10,000。在本案例中，雷諾數遠高於此目標，指示可以降低流速。但是，如果流速降低，迴路中的冷卻劑溫度將上升。如果您想要降低流速，必須中斷迴路，以縮短其長度。
