Přidání příruby na plochu plechu

Použitím příkazu Obruba přidáte plochu plechu a ohyb k existující ploše plechu. Hloubku, úhel obruby a zda bude obruba vytvořena uvnitř nebo vně existující plochy lze určit. Rovněž lze určit šířku nebo odsazení nové obruby.

Vytvoření příruby plechu podél hrany
  1. Na pásu karet klikněte na kartu Plech panel Vytvořit položka Příruba .
  2. Po spuštění příkazu Příruba bude tlačítko Režim výběru hrany aktivní a zobrazí se výzva: Vyberte hranu. Můžete vybrat jednu nebo více hran, kterým budou na základě zadaných hodnot přiřazeny obruby.

    Zobrazí se náhled obruby podél hrany vybrané pomocí výchozích parametrů.

  3. Nastavte hodnotu Vzdálenost pro výšku příruby nebo v případě potřeby vyberte možnost Do jako možnost výšky a vyberte geometrii, která určuje výšku příruby.

    Kliknutím na tlačítko Obrátit směr změňte stranu plochy plechu, na které je obruba vytvořena.

  4. Určete úhel obruby (je-li jiný než výchozích 90 stupňů).
  5. Použijte výchozí poloměr ohybu nebo zadejte novou hodnotu.
  6. Určete hodnotu, od které bude výška odměřena (pokud se nejedná o průsečík dvou vnějších ploch).
  7. Určete polohu ohybu vůči zvolené hraně (pokud vnější plocha ohybu nemá být vyrovnána podle zvolené hrany).
  8. Podle potřeby upravte nastavení na kartách Možnosti rozvinu, Ohyb nebo Roh, která se liší od možností určených v dialogu Styl plechu. Klikněte na odpovídající kartu dialogu a změňte potřebné parametry.
  9. Stiskem tlačítka Použít pokračujte v přidávání obrub nebo stiskem tlačítka OK uzavřete dialog.
Poznámka: Podle potřeby klikněte na šipku ukazující doprava v poli Vzdálenost, Úhel nebo Poloměr ohybu a k nastavení příslušné hodnoty použijte možnosti Odměřit, Zobrazit kóty nebo Výpis parametrů.

Vytvoření příruby plechu okolo smyčky hrany
  1. Na pásu karet klikněte na kartu Plech panel Vytvořit položka Příruba .
  2. Po spuštění příkazu Příruba bude tlačítko Režim výběru hrany aktivní a zobrazí se výzva: Vyberte hranu. Namísto toho vyberte Režim výběru smyčky. Nyní se zobrazí výzva: Vyberte smyčku. Příruba kolem smyčky hran, která se vytvoří pomocí hodnot zadaných v možnostech rohu určených v dialogu Styl plechu nebo změněných na kartě Roh.

    Zobrazí se náhled obruby kolem vybrané smyčky.

  3. Nastavte hodnotu Vzdálenost pro výšku příruby nebo v případě potřeby vyberte možnost Do jako možnost výšky a vyberte geometrii, která určuje výšku příruby.

    Kliknutím na tlačítko Obrátit směr změňte stranu plochy plechu, na které je obruba vytvořena.

  4. Určete úhel obruby (je-li jiný než výchozích 90 stupňů).
  5. Použijte výchozí poloměr ohybu nebo zadejte novou hodnotu.
  6. Určete hodnotu, od které bude výška odměřena (pokud se nejedná o průsečík dvou vnějších ploch).
  7. Určete polohu ohybu vůči zvolené hraně (pokud vnější plocha ohybu nemá být vyrovnána podle zvolené hrany).
  8. Podle potřeby upravte nastavení na kartách Možnosti rozvinu, Ohyb nebo Roh, která se liší od možností určených v dialogu Styl plechu. Klikněte na odpovídající kartu dialogu a změňte potřebné parametry.
  9. Stiskem tlačítka Použít pokračujte v přidávání obrub nebo stiskem tlačítka OK uzavřete dialog.
Poznámka: Podle potřeby klikněte na šipku ukazující doprava v poli Vzdálenost, Úhel nebo Poloměr ohybu a k nastavení příslušné hodnoty použijte možnosti Odměřit, Zobrazit kóty nebo Výpis parametrů.
Tip: Výběr složité smyčky a zrušení výběru jednotlivých hran může být rychlejší než ruční výběr požadovaných hran. Vyberte smyčku a po zobrazení náhledu příruby vyberte tlačítko výběru hrany, poté stiskněte klávesu CTRL a vyberte hrany, které chcete zrušit.

Vytvoření příruby plechu s více hranami pomocí automatického pokosu
  1. Na pásu karet klikněte na kartu Plech panel Vytvořit položka Příruba .
  2. Po spuštění příkazu Příruba bude tlačítko Režim výběru hrany aktivní a zobrazí se výzva: Vyberte hranu. Výběrem více hran získáte příruby používající zadané hodnoty.

    Náhled těchto přírub je zobrazen podél hran vybraných pomocí výchozích parametrů. U přírub, které sdílejí společný roh, je automaticky zobrazen celý nebo částečný pokos podle požadavků.

    Poznámka: Pokud se sousední obruby nezobrazí v náhledu s rohy pokosu, zkontrolujte, zda je v dialogu Obruba na kartě Roh zaškrtnuto políčko Použít automatickou tvorbu pokosu.
  3. Můžete také upravit některý z parametrů příruby. Tyto parametry se použijí pro každou vytvořenou přírubu.
  4. Chcete-li pokračovat v přidávání dalších přírub pomocí alternativních parametrů, klikněte na tlačítkoPoužít. Kliknutím na tlačítko OK vytvoříte příruby zobrazené v náhledu a zavřete dialog.

Poznámka: U přírub, které nejsou v jedné rovině, můžete v případě potřeby rovněž použít automatický pokos.

Poznámka: Pokosy příruby jsou vytvářeny v případě, že vybrané hrany leží v jedné rovině a nejsou rovnoběžné a:
  • pokud je rozsah přírub dost blízko (v závislosti na mezeře pokosu) bude vytvořen celý roh,
  • pokud se příruby protínají, bude vytvořen částečný pokos,

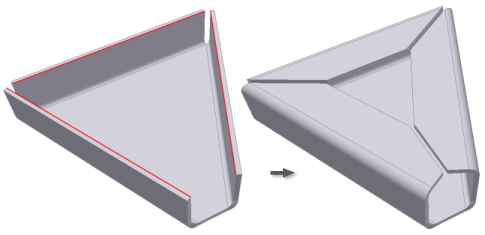

  • pokud se hrany dotýkají v běžném ohybu tak, že všechny tři ohyby jsou obráceny dovnitř, bude vytvořen ohyb se třemi rohy.

Vytvoření příruby plechu se zadanou šířkou

  1. Na pásu karet klikněte na kartu Plech panel Vytvořit položka Příruba .
  2. Po spuštění příkazu Příruba bude tlačítko Režim výběru hrany aktivní a zobrazí se výzva: Vyberte hranu. (Ačkoliv nejčastěji zřejmě vybíráte několik hran, při tvorbě příruby s určitou šířkou je nutné vybrat jen jednu hranu.)

    Nejdříve se zobrazí náhled obruby podél hrany vybrané pomocí výchozích parametrů.

  3. Nastavte hodnotu Vzdálenost pro výšku příruby nebo v případě potřeby vyberte možnost Do jako možnost výšky a vyberte geometrii, která určuje výšku příruby.

    Kliknutím na tlačítko Obrátit směr změňte stranu plochy plechu, na které je obruba vytvořena.

  4. V pravé dolní části dialogu klikněte na tlačítko Další.
  5. Z rozevíracího seznamu Typ v poli Meze šířky vyberte položku Šířka.
  6. Do pole Šířka zadejte hodnotu šířky.

    Má-li být příruba vycentrována podél vybrané hrany, můžete pokračovat. V opačném případě můžete vybrat v dialogu možnost Odsazení a počáteční bod na vybrané hraně, od níž je příruba odsazena. Zadejte hodnotu velikosti odsazení od vybraného bodu a případně obraťte směr odsazení.

  7. V hlavní (horní) části dialogu určete úhel obruby (je-li jiný než výchozích 90 stupňů).
  8. Použijte výchozí poloměr ohybu nebo zadejte novou hodnotu.
  9. Určete hodnotu, od které bude výška odměřena (pokud se nejedná o průsečík dvou vnějších ploch).
  10. Určete polohu ohybu vůči zvolené hraně (pokud vnější plocha ohybu nemá být vyrovnána podle zvolené hrany).
  11. Podle potřeby upravte nastavení na kartách Možnosti rozvinu, Ohyb nebo Roh, která se liší od možností určených v dialogu Styl plechu. Klikněte na odpovídající kartu dialogu a změňte potřebné parametry.
  12. Stiskem tlačítka Použít pokračujte v přidávání obrub nebo stiskem tlačítka OK uzavřete dialog.
Poznámka: Podle potřeby klikněte na šipku ukazující doprava v poli Vzdálenost, Úhel nebo Poloměr ohybu a k nastavení příslušné hodnoty použijte možnosti Odměřit, Zobrazit kóty nebo Výpis parametrů.

Vytvoření příruby plechu s šířkou odsazení

  1. Na pásu karet klikněte na kartu Plech panel Vytvořit položka Příruba .
  2. Po spuštění příkazu Příruba bude tlačítko Režim výběru hrany aktivní a zobrazí se výzva: Vyberte hranu. (Přestože nejčastěji zřejmě vybíráte několik hran, při tvorbě obruby s odsazenou šířkou je nutné vybrat jen jednu hranu).

    Nejdříve se zobrazí náhled obruby podél hrany vybrané pomocí výchozích parametrů.

  3. Nastavte hodnotu Vzdálenost pro výšku příruby nebo v případě potřeby vyberte možnost Do jako možnost výšky a vyberte geometrii, která určuje výšku příruby.

    Kliknutím na tlačítko Obrátit směr změňte stranu plochy plechu, na které je obruba vytvořena.

  4. V pravé dolní části dialogu klikněte na tlačítko Další.
  5. Z rozvíracího seznamu Typ v poli Meze šířky vyberte položku Odsazení.
  6. Počáteční a koncové vrcholy hrany budou vybrány automaticky.
  7. Chcete-li změnit počáteční referenci, klikněte na tlačítko Odsazení1 a vyberte pracovní bod, pracovní rovinu nebo plochu, od které bude ohyb odsazen. Zadejte hodnotu vzdálenosti prvního odsazení.
  8. Chcete-li změnit koncovou referenci, klikněte na tlačítko Odsazení2 a vyberte pracovní bod, pracovní rovinu nebo plochu, od které bude ohyb odsazen. Zadejte hodnotu vzdálenosti druhého odsazení.
  9. V hlavní (horní) části dialogu určete úhel obruby (je-li jiný než výchozích 90 stupňů).
  10. Použijte výchozí poloměr ohybu nebo zadejte novou hodnotu.
  11. Určete hodnotu, od které bude výška odměřena (pokud se nejedná o průsečík dvou vnějších ploch).
  12. Určete polohu ohybu vůči zvolené hraně (pokud vnější plocha ohybu nemá být vyrovnána podle zvolené hrany).
  13. Podle potřeby upravte nastavení na kartách Možnosti rozvinu, Ohyb nebo Roh, která se liší od možností určených v dialogu Styl plechu. Klikněte na odpovídající kartu dialogu a změňte potřebné parametry.
  14. Stiskem tlačítka Použít pokračujte v přidávání obrub nebo stiskem tlačítka OK uzavřete dialog.
Poznámka: Podle potřeby klikněte na šipku ukazující doprava v poli Vzdálenost, Úhel nebo Poloměr ohybu a k nastavení příslušné hodnoty použijte možnosti Odměřit, Zobrazit kóty nebo Výpis parametrů.
Tip: Při definování mezí je podporována volba existujících rovinných ploch, které protínají hranu základní plochy.

Vytvoření příruby plechu určené hodnotami Od/Do
  1. Na pásu karet klikněte na kartu Plech panel Vytvořit položka Příruba .
  2. Po spuštění příkazu Příruba bude tlačítko Režim výběru hrany aktivní a zobrazí se výzva: Vyberte hranu. (Přestože nejčastěji zřejmě vybíráte několik hran, při tvorbě obruby s  šířkou v rozmezí hodnot Od/Do je nutné vybrat jen jednu hranu).

    Nejdříve se zobrazí náhled obruby podél hrany vybrané pomocí výchozích parametrů.

  3. Nastavte hodnotu Vzdálenost pro výšku příruby nebo v případě potřeby vyberte možnost Do jako možnost výšky a vyberte geometrii, která určuje výšku příruby.

    Kliknutím na tlačítko Obrátit směr změňte stranu plochy plechu, na které je obruba vytvořena.

  4. V pravé dolní části dialogu klikněte na tlačítko Další.
  5. Z rozevíracího seznamu Typ v poli Meze šířky vyberte možnost Od Do.
  6. Klikněte v dialogu na tlačítko Odsazení1 a vyberte geometrii modelu, která určuje počáteční umístění ohybu.
  7. Klikněte v dialogu na tlačítko Odsazení2 a vyberte geometrii modelu, která určuje koncové umístění ohybu.
  8. V hlavní (horní) části dialogu určete úhel obruby (je-li jiný než výchozích 90 stupňů).
  9. Použijte výchozí poloměr ohybu nebo zadejte novou hodnotu.
  10. Určete hodnotu, od které bude výška odměřena (pokud se nejedná o průsečík dvou vnějších ploch).
  11. Určete polohu ohybu vůči zvolené hraně (pokud vnější plocha ohybu nemá být vyrovnána podle zvolené hrany).
  12. Podle potřeby upravte nastavení na kartách Možnosti rozvinu, Ohyb nebo Roh, která se liší od možností určených v dialogu Styl plechu. Klikněte na odpovídající kartu dialogu a změňte potřebné parametry.
  13. Stiskem tlačítka Použít pokračujte v přidávání obrub nebo stiskem tlačítka OK uzavřete dialog.
Poznámka: Můžete kliknout v poli Vzdálenost, Úhel obruby nebo Poloměr ohybu na šipku doprava a nastavit příslušné hodnoty pomocí možností Odměřit, Zobrazit kóty nebo Výpis parametrů.
Tip: Při definování mezí je podporována volba existujících rovinných ploch, které protínají hranu základní plochy.

Předefinování výchozího nastavení stylu plechu

Je-li výchozí nastavení ohybu, rohu nebo svinutí nevyhovující, předefinujte hodnoty jednotlivých prvků obrub pomocí karty Možnosti rozvinu, Ohyb nebo Roh.

Další informace o kartě Možnosti rozvinu naleznete v části Možnosti výchozích plechů – referenční příručka

Další informace o kartě Ohyb naleznete v části Možnosti ohybu plechu – referenční příručka

Další informace o kartě Roh naleznete v části Možnosti rohu plechu – referenční příručka

Rohy se třemi ohyby

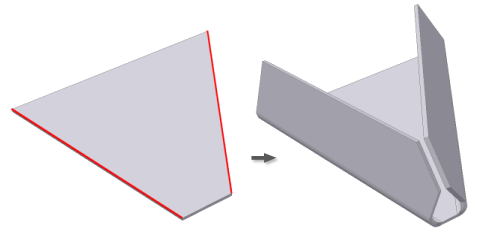

Pomocí možnosti Použít automatickou tvorbu pokosu, která je dostupná na kartě Roh dialogu Příruba můžete vytvořit roh se třemi ohyby, jak bylo uvedeno výše.

  1. Na pásu karet klikněte na kartu Plech panel Vytvořit položka Příruba .
  2. Vyberte dvě rovinné hrany, které sdílejí virtuální roh. Zkontrolujte, zda je na kartě Roh dialogu Obruba zaškrtnuté políčko Použít automatickou tvorbu pokosu.
  3. Určete parametry příruby a klikněte na tlačítko OK.
  4. Příruby budou vytvořeny podél vybraných hran a v rohu zkoseny.
Poznámka: Typ rohového výštipu a velikost poloměru zadané na kartě Roh daného prvku budou použity v případě, že vytváříte rozvin, který nelze zobrazit ve složeném modelu.
Poznámka: – Při výběru hran k vytvoření obruby více hran, se v grafickém okně zobrazí symboly úprav podél ohybů a tam, kde vytvořené ohyby sdílejí rohy. Tyto symboly umožňují změnit výchozí hodnoty šířky ohybu a parametry rohu pomocí funkce Úprava ohybu nebo Úprava rohu. Všechny šířky ohybu a parametry rohu lze rovněž obnovit na výchozí styl prvku pomocí funkce Obnovit všechny ohyby nebo Resetovat všechny rohy.
