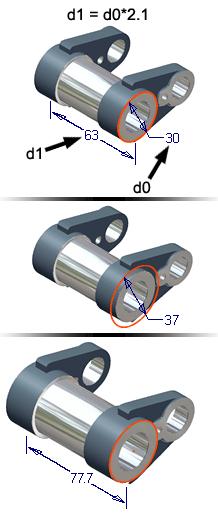

Parametry mohou definovat velikost a tvar konstrukčních prvků a ovládat relativní polohy komponent v sestavách. Například můžete určit velikost desky jako Height = Width/2 pomocí rovnic , které určí vztahy mezi parametry.
Můžete také definovat parametry, které uvedou kóty do souladu s funkčními požadavky. Například je možné definovat, aby plocha řezu součásti měla jisté rozměry a vydržela určité zatížení (Oblast = zatížení/pevnost_materiálu*koeficient_bezpečnosti). Je také možné propojit tabulku se součástí nebo sestavou a řídit parametry pomocí buněk v tabulce nebo pomocí pravidel iLogic. Parametry lze také exportovat do rozpisky a kusovníku. Nakonec je možné použít parametry k ovládání chování pravidel iLogic, které přidáte do modelu.
Pomocí příkazu Parametry můžete zobrazit a upravit parametry v parametrické tabulce, vytvořit uživatelské parametry a připojit je k tabulce s hodnotami parametrů.
Jak lze vytvářet parametry modelu?
Parametry modelu se vytvářejí automaticky při definování rozměrů náčrtu, přidání vazby sestavy, nebo vytváření konstrukčního prvku. Těmto parametrům jsou přiděleny výchozí názvy, například d0, d1, d2, které je ale možné nahradit výstižnějšími. Do textových polí můžete zadat výrazy, které definují názvy a hodnoty parametrů. Textová pole můžete také použít ke změně názvů a hodnot parametrů.
Můžete vytvořit uživatelské parametry, které jsou všeobecnější než parametry modelu a lze je použít pro zprostředkování funkčních požadavků. Uživatelské parametry lze také řídit tabulkou.
Pomocí obou typů parametrů je možné přiřadit hodnoty a vytvořit vztahy mezi prvky v modelu.
Kdy součásti mění velikost?
Po použití příkazu Parametry k definování nebo úpravě parametru klikněte na tlačítko Aktualizovat, aby se projevily provedené změny. Když upravujete konstrukční prvek, všechny závislé parametry se s tímto prvkem změní.
Jak jsou parametry používány v iPrvcích?
Když vytváříte iPrvek, můžete zvolit kóty náčrtu a parametry konstrukčního prvku jako parametry velikosti. Jsou-li parametry pojmenovány, jsou automaticky zahrnuty do iPrvku.
Co jsou uživatelské parametry?
Uživatelské parametry jsou využity v rovnicích nebo pravidlech iLogic a lze je rovněž použít ve výrazech k dalším parametrům. Pokud používáte stejné parametry v mnoha součástech, například sílu nebo materiál, definujte tyto parametry v šablonách používaných k tvorbě souborů nových součástí. Rovněž je možné odvodit parametry do dokumentu z běžného „skeletového“ souboru.
Co jsou uživatelské parametry?
Uživatelské parametry se vytvářejí pomocí programování API. Například:
- Parametry jsou vytvořeny s aplikací a představují zatížení, kritéria maximálního napětí, ohybu nebo jiná charakteristická data.
- Správci CADu vytvářejí složky speciálních parametrů a referencemi parametrů usnadňují konstruktérům pochopit výsledky konfigurace.
Uživatelské parametry se automaticky přidávají do modelu, referencí nebo uživatelské složky. Složku uživatelského parametru můžete pojmenovat popisným názvem a přidat libovolný parametr z jiné složky. Parametr zůstane v původní složce i ve složce uživatelského parametru.
Uživatelskou složku můžete odstranit a ponechat všechny její parametry v původních složkách. Nebo můžete odstranit uživatelskou složku a všechny její parametry, včetně parametrů z ostatních složek. Parametr můžete také odstranit z uživatelské skupiny.
Co jsou referenční parametry?
Referenční parametry jsou řízenými parametry; jejich hodnota se v závislosti na změnách řídících parametrů aktualizuje. Můžete je vytvořit několika způsoby:
- jako referenční rozměry,
- při používání odvozených součástí,
- pomocí připojených souborů parametrů,
- pomocí tabulkových iPrvků,
- pomocí rozhraní API atd.
Co jsou textové parametry?
Textové parametry se skládají z řetězců znaků. Příklady obsahují různé barvy, tvary, styly nebo jakákoliv jiné popisné názvy. Je možné je použít v pravidlech iLogic k přiřazení dalších parametrů aplikace Inventor a čehokoliv dalšího co je možné přiřadit pomocí pravidla.
Textové parametry nepodporují výrazy.
Co jsou parametry typu true/false?
Parametry s hodnotou true / false se skládají buď z booleovské hodnoty True nebo False. Je možné je použít v pravidlech iLogic k přiřazení dalších parametrů aplikace Inventor a čehokoliv dalšího co je možné přiřadit pomocí pravidla.
Parametry s hodnotou true / false nepodporují výrazy.
Co jsou parametry s více hodnotami?
Parametr s více hodnotami má uložený seznam možných hodnot. Jako ostatní parametry, má však parametr s více hodnotami vždy pouze jednu hodnotu v jednom okamžiku. Parametr není automaticky uzamčen na jedné z hodnot v seznamu, ačkoliv je možné toho docílit pomocí pravidla iLogic.
Rovněž je možné přidat vlastní hodnotu jako alternativu k seznamu hodnot v parametru s více hodnotami. Uživatelské hodnoty se obvykle používají pouze dočasně na základě „aktuálních potřeb“.
Co jsou klíčové parametry?
Klíčové parametry jsou parametry, které jsou určeny jako obzvláště důležité. Ke každému klíčovému parametru je možné vybrat volitelnou vlaječku a pak použít filtr zobrazení k zobrazení „krátkého seznamu“ těchto parametrů.
Jak se používají připojené parametry?
Parametry lze definovat v tabulce aplikace Microsoft Excel a tu pak propojit se součástí nebo sestavou. Můžete také připojit parametry z jakékoliv kombinace typů souborů – součásti, plechu, sestavy nebo svařence. Sestava nebo součást je asociativně propojena s parametry exportovanými z příslušného typu souboru. Při připojování ze součásti nebo sestavy mohou být exportované parametry připojeny selektivně.
Chcete-li použít exportované parametry z jednoho souboru do jiného, je možné použít soubor globálních parametrů součásti. Vytvořte soubor součásti, který obsahuje množinu hodnot, obvykle řízených strojírenskými rovnicemi. Soubor součásti nemusí obsahovat geometrii, ale měl by obsahovat náčrty, chcete-li je použít pro model skeletu nebo rozvržení.
Pomocí příkazu Odvozená součást lze ze souboru součásti s globálními parametry odvodit jednotlivé podsestavy a součásti a ve vhodných případech i extrahovat parametry. Stejný pracovní postup můžete také využít, když použijete tabulku místo souboru součásti. V odvozených součástech nebo sestavách lze exportovat parametry odvozeny selektivně.
Aby bylo možné lépe spravovat množství informací, které podsestava obsahuje, mohou skeletové modely odkazovat na jiné skeletové modely.
Alternativně je možné extrahovat parametry ze součásti do sestavy za chodu. Není nezbytně nutné plánovat globální parametry, ale v určitém bodě návrhu se můžete rozhodnout použít parametr ze součásti v sestavě. Můžete například chtít použít šířku desky v součásti (hloubka vysunutí) jako vazbu proti sobě v sestavě.
Jaké jsou pokyny pro tvorbu parametrů?
Chcete-li, aby se součásti předvídatelně aktualizovaly, mějte na paměti tyto zásady:
- Přiřaďte parametrům smysluplné názvy.
- Výrazy nemohou být rekurzivní.
- Názvy parametrů nemohou obsahovat mezery, matematické značky ani speciální znaky.
- Pokud spojujete tabulku s parametry, nelze měnit její hodnoty nebo rovnice uvnitř aplikace Autodesk Inventor (je nutné ji otevřít a upravit v aplikaci MS Excel).
Import a export parametrů
Data parametrů je možné exportovat do souboru xml a vytvořit snímek parametrů a jejich hodnot. Tato možnost je užitečná v případě, že chcete převést parametry v jednom modelu na jiný model.
Během exportu zvolíte, zda zahrnout všechny parametry nebo pouze klíčové parametry.
Parametry lze obnovit později importem dat ze souboru xml vytvořeným během exportu.
