Příkaz Zesílení/Odsazení přidá nebo odstraní zesílení ze součástí a vytvoří odsazené plochy nebo jiné povrchy . Vyberte možnost Výstup a určete, zda je prvek těleso, plocha nebo nové objemové těleso. Jestliže vyberete plochu, výsledkem bude odsazená plocha. Pokud vyberete těleso, výsledkem bude konstrukční prvek zesílení. Vyberete-li možnost Nové těleso, bude výsledkem nové těleso v součásti s více tělesy. Každý typ konstrukčního prvku je zobrazen v prohlížeči pod jedinečnou ikonou.

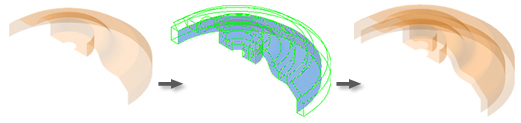

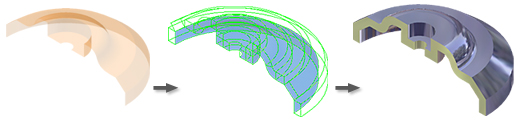

Následující obrázky ukazují různá řešení tloušťky nebo odsazení.
Nástroj Zesílení přidá nebo odstraní materiál z modelu, a změní tak hmotové vlastnosti. Když plochu zesílíte, model je převeden z plochy na součást.
Aplikace Autodesk Inventor standardně poskytuje funkci přesné odsazení. Pokud přesné řešení neexistuje, pokusí se program o aproximaci.
Je možné vybrat plochy kombinovaně?
Ne.
Zesílené plochy a odsazené povrchy nelze vytvořit v jednom prvku. Prvky zesílení a prvky odsazení mají v prohlížeči samostatné ikony.
Mohu upravit konstrukční prvek odsazení a převést jej na konstrukční prvek zesílení?
Ne. Pomocí příkazu Upravit prvek nelze změnit konstrukční prvek odsazené plochy na konstrukční prvek zesílení nebo naopak. Typ konstrukčního prvku je určen výběrem typu výstupu. Odsazením vzniknou prvky plochy, zatímco zesílením vznikne konstrukční prvek součásti. Každý typ konstrukčního prvku má v prohlížeči samostatnou ikonu.
Je však možné zesílit odsazenou plochu. Tato operace v prohlížeči umístí ikonu zesílení pod ikonou odsazené plochy.
Jaké plochy lze odsadit?
Povrchy vytvořené v aplikaci Autodesk Inventor nebo importované povrchy lze použít k odsazení. Importované povrchy musí být rozšířeny do prostředí součásti. nelze je zesílit nebo odsadit v konstrukčním prostředí .
Plochy musí sousedit, aby mohly být zároveň odsazeny. Výsledkem odsazení je kopie vybrané geometrie (například plocha, zaoblení, přilehlá plocha atd.).
Vertikální povrchy lze vytvořit pouze z vnitřních hranic plochy švu .
Když importujete složité plochy, můžete zkusit různé formáty souboru. Například soubory IGES a SAT jsou obecně používané formáty, když převádíte modely, které jste získaly od dodavatele.
Jak se liší přesné řešení od aproximace?
V přesném řešení má každý bod původní plochy odpovídající bod na odsazené ploše. Vzdálenost mezi těmito dvěma body se rovná určené vzdálenosti. Aproximace umožňuje aplikaci Autodesk Inventor odchýlit se od určené vzdálenosti při hledání přijatelného řešení.
Uživatel určuje přesnost aproximace a situaci, ve které bude odchylka povolena. Mějte na paměti, že čím přesnější budete požadovat aproximaci, tím déle bude trvat, než se vypočítá. Aproximace se provádějí pouze tehdy, pokud přesné řešení neexistuje a lze najít řešení formou aproximace. Pokud pro vás aproximace není přijatelným řešením, můžete tuto možnost vypnout.
Pokaždé, když je použita aproximace, sdělí program toleranci odchylky.
