Dialog Zesílení/odsazení

Přidává nebo odstraňuje zesílení ploch součásti nebo švu. , vytváří odsazený povrch z plochy součásti nebo povrchu nebo vytváří nové těleso.

Přístup:

Pás karet: karta 3D Model panel Povrch Zesílení/Odsazení

Karta Zesílení/Odsazení

Pomocí této karty nastavujete požadavky konstrukčního prvku zesílení nebo odsazení.
Vybrat	Určuje plochy k zesílení nebo plochy, ze kterých má být vytvořena rovnoběžná plocha.
Objemová tělesa	Vybírá zúčastněné těleso, pokud se v součásti nachází více než jedno objemové těleso.
Vybrat režim	Filtruje geometrii, aby výběr byl omezen na jednotlivé plochy nebo sešitou plochu. Je možné vybrat více připojených ploch nebo sešitou plochu, plochy a sešité plochy však nelze zkombinovat.
Vzdálenost	Určuje tloušťku konstrukčního prvku zesílení nebo vzdálenost pro konstrukční prvek odsazení. Jestliže je výstupem plocha, vzdálenost odsazení může být nulová (k vytvoření kopie plochy nebo jednotlivých ploch z modelu objemového nebo plošného tělesa).
Výstup	Určuje, zda je konstrukční prvek objemové těleso nebo plocha. Výchozím výběrem je objemové těleso.
Operace	Určuje, zda konstrukční prvek zesílení připojí, vyřízne nebo vytvoří průnik objemovou součástí.
		Možnost Sjednotit přidá objem vytvořený prvkem zesílení k pevné součásti.
		Možnost Rozdíl odstraní objem vytvořený prvkem zesílení z pevné součásti.
		Možnost Průnik vytvoří nový prvek ze sdíleného objemu prvku zesílení a pevné součásti. Materiál, který není obsažen ve sdíleném objemu, se odstraní.
		Nové těleso Vytvoří nové objemové těleso. Jedná se o výchozí výběr v případě, že operace zesílení je prvním objemovým tělesem v souboru součásti. Výběrem této možnosti vytvoříte v souboru součásti, který již objemová tělesa obsahuje, nové těleso. Každé těleso představuje nezávislou kolekci prvků oddělených od ostatních těles. Těleso může sdílet prvky s jinými tělesy.
Směr	Prodlouží konstrukční prvek zesílení nebo odsazení v jednom směru nebo rovnoměrně v obou směrech.
Automatické přechody	Automatické přechody představují technologii opakovaných přechodů, která automaticky přesunuje přilehlé plochy a v případě potřeby vytváří nové přechody. V prostředí modelování součásti je ve výchozím stavu aktivní. Na následujícím obrázku vidíte model s operací Zesílení provedenou s automatickým přechodem a bez automatického přechodu.

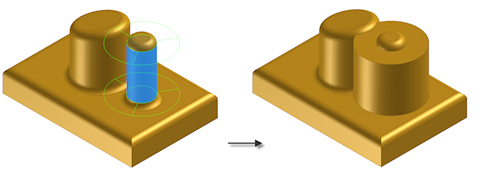

	Bez automatických přechodů

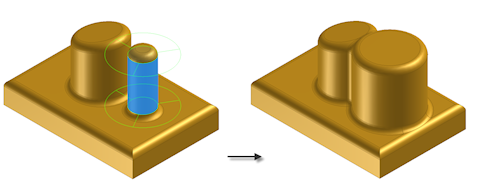

	Automatické přechody aktivovány
	Políčko Automatické přechody je aktivní pouze v případě, že jsou zvoleny plochy tělesa pro operaci Tloušťka. Je také aktivní, když je prvek Tloušťka rozšířen kladným nebo záporným směrem, ale nikoli, když je tento prvek rozšířen stejně oběma směry. Když jsou aktivní automatické přechody, dojde k automatické deaktivaci následujících funkcí zesílení: operace Spojit, Řez a Průnik Nové těleso Stejná vzdálenost oběma směry Plocha Sešitá plocha

Karta Další

Nabízí způsob výběru zřetězených ploch součásti nebo tvorby ploch s boky. Také aktivuje a nastavuje charakteristiky řešení aproximace odsazení.
Automatické řetězení ploch	Slouží k výběru tečně spojených ploch, které chcete zesílit. Všechny vybrané plochy jsou zesíleny pomocí stejné booleovské operace a stejným směrem. Implicitně je tato možnost vypnutá.
Vytvořit vertikální povrchy	U konstrukčních prvků odsazení vytvoří vertikální nebo „boční“ plochy spojující rovnoběžné plochy s původní sešitou plochou. Svislé plochy jsou vytvořeny pouze ve vnitřních hranách plochy, nikoliv v hraničních hranách ploch. Implicitně je tato možnost vypnutá. Vertikální plochy nemohou spojit rovnoběžnou plochu s objemovou součástí.
Povolit zaokrouhlení	Pokud neexistuje přesné řešení, umožní při výpočtu odsazení odchylku od určené tloušťky. Přesné řešení vytvoří odsazení, kde má každý bod původní plochy odpovídající bod na odsazené ploše. Vzdálenost mezi těmito dvěma body se rovná určené vzdálenosti. Zvolte, zda má být povolena aproximace, a pak klikněte na šipku pro výběr typu odchylky ze seznamu. Střední odchylka je rozdělena rovnoměrně nad a pod určenou vzdálenost. Možnost Nikdy ne příliš úzké zachovává minimální vzdálenost. Odchylka nesmí překročit určený dolní limit vzdálenosti. Možnost Nikdy ne příliš široké zachovává maximální vzdálenost. Odchylka nesmí překročit určený horní limit vzdálenosti.

Optimalizované	Počítá podle tolerance umožňující minimální dobu výpočtu.
Zadat toleranci	Počítá podle určené tolerance. Někdy může být doba výpočtu velmi dlouhá. Klikněte na příslušnou možnost a určete toleranci.
