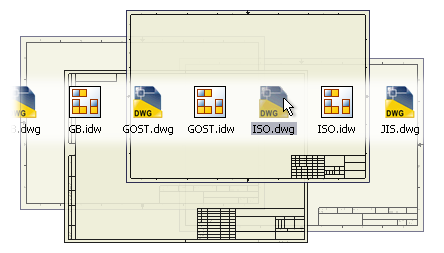

Šablony pro výkresy

Každý nový výkres je vytvořen ze šablony. Výchozí šablona výkresu je určena výchozí výkresovou normou nastavenou v možnostech aplikace. Použijte tuto šablonu nebo jinou předdefinovanou šablonu, upravte jednu z předdefinovaných šablon nebo vytvořte vlastní šablony pro uplatnění konvencí.

Tip: Chcete-li změnit výchozí výkresovou normu, klikněte na tlačítko Konfigurovat výchozí šablonu na kartě Soubor v dialogu Možnosti aplikace. Poté v dialogu Konfigurace výchozí šablony vyberte požadovanou výkresovou normu.

Vlastní šablony výkresu

Chcete-li vytvořit vlastní šablonu, uložte vlastní soubor výkresu do složky Šablony. Při příštím vytvoření souboru výkresu se nová šablona zobrazí v seznamu šablon výkresu.

Vlastní šablony výkresu mohou zahrnovat rámečky, rohová razítka, poznámky na výkresech jako např. vlastní značky, poznámky, tabulky revizí a definice pohledu. Popisky pohledu a obecné popisy se v šabloně neukládají.

Umístění šablon výkresů

Šablony výkresu se ukládají do složky Templates určené aktuálním projektem. Chcete-li vyhledat umístění složky, klikněte v aplikaci Autodesk Inventor na položky Správa Projekty. Poté v seznamu projektu rozbalte uzel Možnosti složky. Položka Šablony zobrazuje umístění souborů šablon aplikace Autodesk Inventor. Pokud je umístění [Výchozí], umístěním kurzoru nad položku Šablony zobrazíte cestu.

Poznámka: Výchozí cesta je určena na kartě Soubor v dialogu Možnosti aplikace.

Soubory, které jsou umístěny ve složce šablon, se zobrazí na kartě Výchozí dialogu Nový při vytváření nových souborů. Soubory, které jsou ve vnořené složce složky Templates se zobrazí na samostatných kartách dialogu Nový.

Libovolná šablona může být výchozí šablonou pro nové výkresy. Chcete-li nastavit výchozí šablonu, uložte ji ve složce Templates pod názvem standard.idw nebo standard.dwg. Chcete-li se vyhnout přepsání existující výchozí šablony, přesuňte nebo přejmenujte existující standardní šablonu před uložením nové šablony.

Tip: Chcete-li přidat karty do dialogu Nové, vytvořte nové podsložky ve složce Templates a do těchto složek vložte soubory šablon. Dialog Nový zobrazí kartu pro každou podsložku složky Templates.

Nastavení dokumentu a iVlastnosti

Kliknutím na kartu Nástroje panel Možnosti Nastavení dokumentu zobrazte dialog, ve kterém nastavte možnosti v šablonách.

Určete vlastnosti, například nákladové středisko, název projektu nebo jméno vedoucího, a pak je uložte jako součást šablony. Vlastnosti používejte pro automatické přidání a zachování informací v rohových razítkách, rámečkách, načrtnutých značkách a rozpiskách nebo pro sledování a správu souborů pomocí okna Design Assistant.

Tip: iVlastnosti můžete zkopírovat z jednoho souboru aplikace Autodesk Inventor do šablony výběrem položky Kopírovat vlastnosti modelu a následně výběrem požadované iVlastnosti v dialogu Vlastnosti. Kopírované iVlastnosti nejsou asociativní, při aktualizaci zdrojového souboru tedy nejsou aktualizovány.

Nastavení výkresové normy a stylů

Aktivní norma kreslení určuje styly použité k formátování kót, textu, tloušťky čar, ukončení a ostatních poznámek a vlastností výkresu. Aby byla ve všech výkresech použita správná výkresová norma, určete pomocí Editoru stylů a norem výkresovou normu v šabloně. Potom nastavte vlastnosti normy a případně upravte styly.

Poznámka: Při použití knihovny stylů se definice stylů při vytvoření souboru pomocí šablony obnoví z knihovny.

Tip: Pokud někdy použijete jinou normu kreslení, můžete ke každé normě vytvořit jednu šablonu.

Nastavení zdrojů výkresu

Složka Drawing Resources v prohlížeči výkresu obsahuje složky pro formát listu, rohová razítka, rámečky a načrtnuté značky, které můžete použít při přidání a nastavení nových listů. Zdroje výkresu můžete přizpůsobit nebo přidávat a uložit je ve vašem souboru šablony.

Tipy:

Před vytvořením formátů listu vytvořte formáty razítek, vlastní rámečky a načrtnuté značky.
Zdroje můžete kopírovat a vložit z prohlížeče jednoho výkresu do prohlížeče jiného výkresu.
Formáty listů, rohová razítka nebo načrtnuté značky můžete přejmenovat. Vyberte objekt, který chcete přejmenovat a dlouze klikněte na název a po jeho zobrazení v textovém poli zadejte nový název.
Zdroje výkresu v prohlížeči můžete uspořádat podle názvu. Klikněte pravým tlačítkem na položku Formáty listu, Rámečky, Rohová razítka nebo Načrtnuté značky a v místní nabídce vyberte Třídit podle názvu.
Pořadí zdrojů výkresu můžete změnit. Přetáhněte formát listu, rámeček, rohové razítko nebo načrtnutou značku a do požadovaného místa v prohlížeči.
Chcete-li zkopírovat zdroje výkresu z jednoho zdrojového souboru do více cílových souborů, použijte Průvodce přenesením prostředků výkresu.

Nastavení listů

Přidejte formát listu do šablony pro každou definici listu potřebnou v novém výkresu. Po definici listů ve zdrojích výkresu je můžete přidat do šablony.

Každý list na výkrese lze vytvořit pomocí jiného formátu listu. Chcete-li změnit formát prvního listu ve výkresu, přidejte list s požadovaným formátem a potom odstraňte první list.

Přidání výchozích zobrazení

Do formátu listu v šabloně lze přidat výchozí základní pohledy nebo promítnuté pohledy. Použijte jakýkoliv model, do kterého chcete přidat pohledy. Šablona uloží informace o normalizovaných pohledech. Při tvorbě výkresu pomocí šablony budete vyzváni pro výběr souboru modelu, ze kterého se vytvoří pohledy.

Šablony DWG

Při práci se soubory aplikace AutoCAD vytvořte v aplikaci Autodesk Inventor šablonu DWG ze souboru DWG, který obsahuje příslušné hladiny, bloky, rohová razítka a rámečky. Potom pro tyto objekty v Editoru stylů a norem určete výchozí nastavení objektu.

Tip: Chcete-li vytvořit soubory DWG, které lze v aplikaci AutoCAD libovolně upravovat, převeďte výkresy aplikace Autodesk Inventor do formátu DWG aplikace AutoCAD. Převod exportuje soubory přesněji a v aplikaci AutoCAD není potřeba tolik začišťovat.

Aplikace Autodesk Inventor vyžaduje při otevírání souborů DWG aplikace AutoCAD platný soubor šablony výkresu. Výchozí soubor šablony výkresu (Standard.dwg) se nachází ve složce Templates. Pokud je to vhodné, můžete nahradit výchozí šablonu vlastním souborem Standard.dwg.

Při otevření souboru aplikace AutoCAD pomocí šablony se všechna data aplikace AutoCAD s výjimkou definic bloků odstraní. Data aplikace AutoCAD, která mají zůstat na listu, musí být umístěna do bloku.
