Přidání střechy podle půdorysného tvaru
- 2D uzavřená smyčka znázorňující obvod střechy
- Vytvořeno na základě výběru stěn nebo zakreslení čar v pohledu půdorysu
- Vytvořeno na úrovni pohledu, na které byl vytvořen náčrt
- Výška je určena vlastností Odsazení základní výšky.
- Otvory jsou definovány dalšími uzavřenými smyčkami.
- Sklony se definují v okamžiku, kdy na čáry náčrtu použijete parametry sklonu.

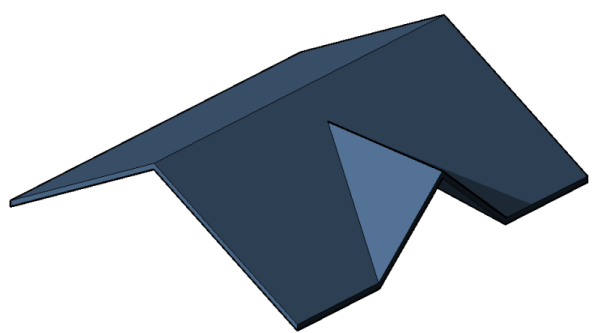

Střecha v půdorysu
Přidání střechy vysunutím
- Náčrt otevřené smyčky profilu střechy
- Vytvořeno použitím úseček a oblouků v náčrtu profilu v bokorysném pohledu
- Výška je určena umístěním náčrtu v bokorysném pohledu.
- Pokud neurčíte počáteční a koncový bod, vypočítá aplikace Revit hloubku na základě velikosti náčrtu.
Při náčrtu profilu vysunuté střechy je vhodné používat referenční roviny. Načrtněte například tři vzájemně rovnoběžné vertikální referenční roviny a pak nakreslete horizontální referenční rovinu, která protíná všechny tři vertikální roviny.

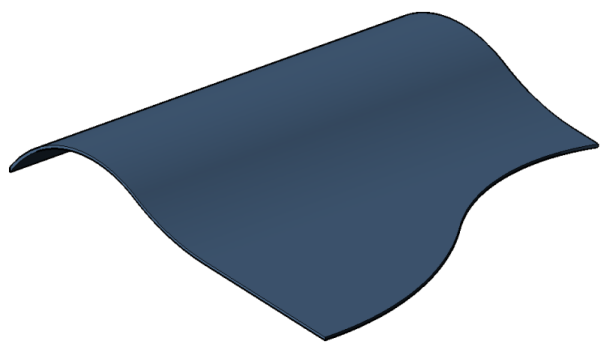

Střecha vysunutím
Nástroj Střecha vysunutím umožňuje vytvořit střechu s jednoduchými sklony.
Chcete-li vytvořit střechu se složitými sklony, můžete použít objemy.
Jestliže vytvoříte střechu vysunutím, můžete změnit hostitele střechy nebo upravit pracovní rovinu střechy.
Přidání skloněného zasklení
Skloněné zasklení lze vytvořit metodou půdorysného tvaru nebo vysunutí. Skloněné zasklení obsahuje jednu nebo více čar definujících sklon a může být spojeno s obvodovým pláštěm a typy základních stěn.
