Nástroj Osnova slouží k výběru čar osnovy za účelem automatického umístění nosníků mezi ostatní konstrukční prvky (sloupy, konstrukční stěny a jiné nosníky). Můžete mít například dva konstrukční sloupy umístěné na jedné čáře osnovy. Nosníky se přidávají také mezi a sloupy a konstrukční stěny.
Umístění nosníků pomocí nástroje Osnova
- Klikněte na kartu Struktura
panel Struktura
Nosník. - Klikněte na kartu Upravit | Umístit nosník panel Vícenásobný Na osnovy.
- Vyberte osnovu pro umístění nosníků.

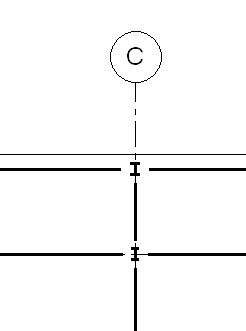

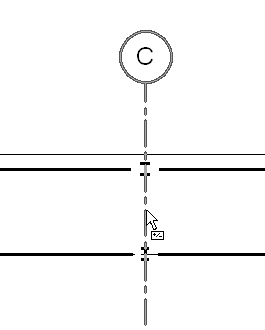

Výběr osnovy

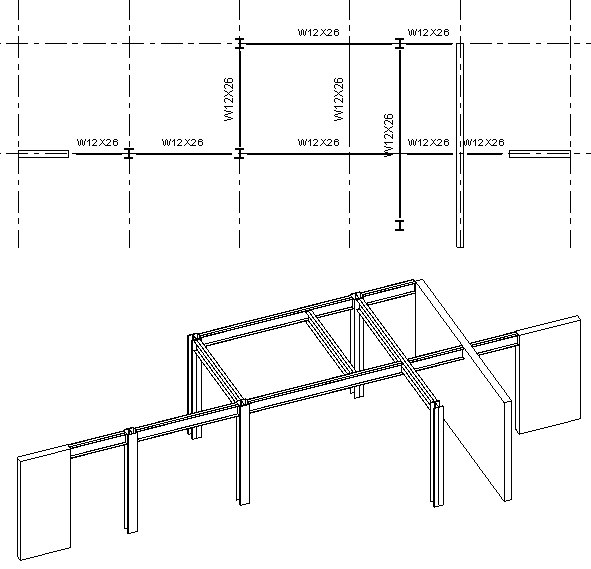

Nosníky se umístí mezi sloupy podle obrázku.
Umístění nosníků mezi sloupy
Osnovy v projektu představují hodnotný nástroj pro nastavení nosníků i sloupů. Pomocí zvoleného rozpětí čar osnovy je možné automaticky umístit nosníky.
Automatický náčrt nosníků pomocí nástroje Osnova
- Klikněte na kartu Strukturapanel Struktura Nosník.
- Na paletě Vlastnosti:
- Vyberte typ nosníku z rozevíracího seznamu Výběr typu.
- Upravte parametry nosníku.
- Na panelu Možnosti vyberte hodnotu z rozevíracího seznamu Konstrukční použití.
- Klikněte na kartu Upravit | Umístit nosník panel Vícenásobný Na osnovy.
Na obrázku dole jsou uvedeny různé sloupy, nosník a konstrukční stěna v půdorysném a v 3D pohledu. V tomto případě lze pomocí nástroje Osnova přidat většinu nosníků automaticky.
- Vyberte čáru osnovy, podél které chcete umístit nosník.
Chcete-li vybrat více osnov, stiskněte a podržte klávesu Ctrl.

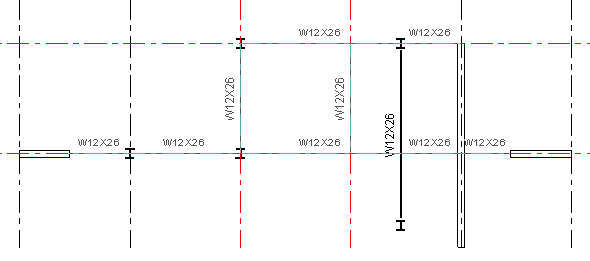

Na obrázku dole byly vybrány osnovy a nosníky byly přidány automaticky mezi sloupy, stěny a nosníky.
- Klikněte na kartu Upravit | Umístit nosník > Na čáry osnovy panel Vícenásobný Dokončit. Tip: Rovněž je možné nakreslit označovací pole pro výběr více čar osnovy.
Na obrázku dole si povšimněte, jak byly nosníky přidány mezi všechny sloupy, stěny a ostatní podpěrné nosníky. Dříve existující nosník nebyl oříznut nosníkem, který je na něj kolmý.
- Zjistí se všechny možné podpěry, které protínají čáru osnovy, jako jsou sloupy, stěny nebo nosníky.
- Jestliže je na čáře osnovy stěna, nosník se neumístí do stěny. Konce stěny se použití jako podpěra.
- Jestliže nosník protíná a kříží čáru osnovy, považuje se za pomocnou podpěru, protože podepírá nové nosníky vytvořené na čáře osnovy.
- Jestliže nosník protíná, ale nekříží čáru osnovy, tento nosník je podepřen novým nosníkem vytvořeným na čáře osnovy.
Při umísťování nosníků podél čáry osnovy aplikace Revit používá následující podmínky:
Další informace o konstrukčním použití nosníků, na jehož základě se vytvářejí prvky, uvádí část Konstrukční použití nosníků.
