Úpravy střech

Po dokončení střechy lze upravit její fyzickou konstrukci, změnit její vlastnosti nebo ji spojit s jinou střechou.

Úprava náčrtu střechy

1. Vyberte střechu a klikněte na kartu Upravit | Střechypanel Režim (Upravit půdorysný tvar) nebo (Upravit profil).
2. Proveďte potřebné změny.

   Chcete-li změnit polohu střechy, proveďte prostřednictvím palety Vlastnosti úpravu vlastností Podlaží základny a Odsazení a změňte tak polohu referenční roviny. Pokud jste upozorněni, že geometrii střechy nelze přesunout, upravte náčrt střechy a zkontrolujte, zda střecha neobsahuje vazby, například mezi linií podlaží a linií náčrtu střechy.

3. Klikněte na tlačítko (Dokončit režim úprav).

Změna typu střechy

Změnu typu střechy proveďte některým z následujících postupů:

V režimu náčrtu

1. Na paletě Vlastnosti klikněte na možnost (Upravit typ).
2. V dialogu Vlastnosti typu vyberte typ střechy v seznamu Typ.
3. Klikněte na tlačítko OK.

V pohledu projektu

1. Vyberte střechu v pohledu projektu.
2. V seznamu Výběr typu vyberte jiný typ střechy.

Změna velikosti střechy pomocí uzlů tvaru

Tímto postupem změňte velikost střech vytvořených na základě půdorysného tvaru nebo plochy.

1. V bokorysu nebo 3D pohledu vyberte příslušnou střechu.
2. Podle potřeby přetáhněte uzel tvaru.

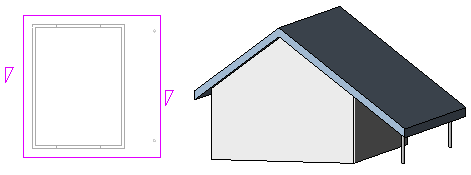

Změna přesahu střechy

Při úpravách půdorysného tvaru střechy změňte přesah střechy úpravou vlastností jejích linií ohraničení.

1. V režimu náčrtu vyberte linii ohraničení střechy.
2. Na paletě Vlastnosti zadejte hodnotu pro možnost Přesah.
3. Klikněte na tlačítko (Dokončit režim úprav).


Vyříznutí otvorů ve vysunuté střeše

1. Vyberte vysunutou střechu a klikněte na kartu Upravit | Střechypanel Otvor (Vertikální).
2. Zobrazí-li se dialog Přejít k pohledu, vyberte příslušný půdorysný pohled, v němž se profil upraví.

   Zobrazí se reprezentace střechy v půdorysném pohledu. Referenční roviny definují ohraničení střechy.

3. Načrtněte uzavřené smyčky otvorů.


   Náčrty uzavřených smyček v režimu náčrtu

4. Klikněte na tlačítko (Dokončit režim úprav).

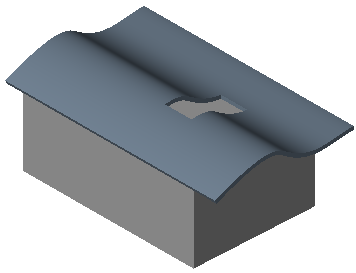

   Z náčrtů uzavřených smyček se stanou vertikální výřezy ve střeše

Zarovnání střešních hřebenů

Hřebeny střechy lze zarovnat v 3D pohledech a bokorysných pohledech. K zarovnání hřebenů střechy v bokorysném pohledu použijte nástroj Zarovnat.

1. V půdorysném pohledu přidejte referenční rovinu:
   1. Klikněte na tlačítko (Ref Plane).

      Kde je?

      • Karta Architekturapanel Pracovní rovina (Ref Plane)
      • Karta Strukturapanel Pracovní rovina (Referenční rovina)
      • Karta Systémy Pracovní rovina (Referenční rovina)
   2. Na kreslicí ploše načrtněte referenční rovinu, která nebude kolmá k hřebenům střechy.

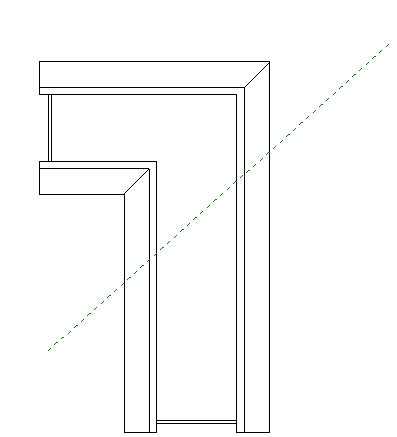

      Referenční rovina v půdorysném pohledu

   3. Vyberte referenční rovinu a na paletě Vlastnosti zadejte název této roviny.
2. Otevřete 3D pohled a klikněte na možnost (Nastavit).

   Kde je?

   • Karta Architekturapanel Pracovní rovina (Nastavit)
   • Karta Strukturapanel Pracovní rovina (Nastavit)
   • Karta Systémypanel Pracovní rovina (Nastavit)
3. V dialogu Pracovní rovina vyberte název referenční roviny, kterou jste právě vytvořili, a klikněte na tlačítko OK.
4. K zarovnání hřebenů střechy použijte nástroj Zarovnat.

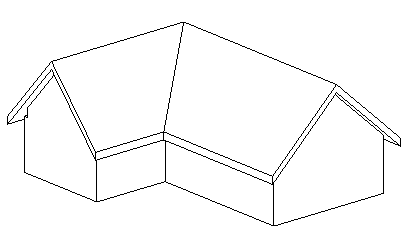

   Nezarovnané hřebeny střechy

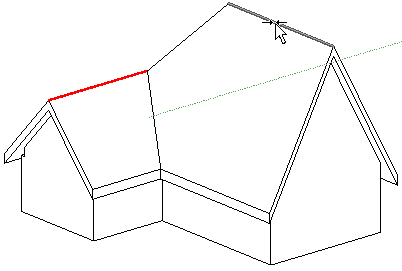

   Zarovnané hřebeny střechy
