Nastavení v dialoguEnergetická nastavení ovlivní výsledky aplikace Energy Analysis pro Autodesk® Revit® pomocí koncepčních objemů nebo stavebních prvků.
Rozlišení analytického prostoru
Určete velikost největší mezery (mezi dvěma prvky aplikace Revit), kterou nebudou moci analytické prostory „uniknout“. Pokud jste spustili energetickou simulaci a zobrazila se zpráva, že model je příliš velký, zvětšete hodnotu tohoto nastavení a znovu spusťte energetickou simulaci. Výchozí nastavení je 457,2 mm.
Další informace najdete v části Energetická analýza pomocí stavebních prvků – validace modelu.
Rozlišení analytického povrchu
Určuje v kombinaci s rozlišením analytického prostoru, jak přesně budou hranice analytických povrchů odpovídat ideálním hranicím. Obecně platí, že snížením rozlišení analytického povrchu se vytvoří analytické povrchy s přesnějšími hranicemi, ale omezí se přesnost modelování analytických povrchů.
Výchozí hodnota je 304,8 mm. Pokud jste spustili energetickou simulaci a zobrazí se zpráva, že model je příliš velký, zvětšete hodnotu tohoto nastavení a znovu spusťte energetickou simulaci.
Další informace najdete v části Energetická analýza pomocí stavebních prvků – validace modelu.
Odsazení jádra
Určete vzdálenost měřenou od vnější stěny směrem dovnitř, která bude definovat zónu jádra.
Jádro budovy má zatížení vytápění a chlazení, která se liší od obvodu, protože není vystaveno žádnému přímému teplu nebo dennímu světlu ovlivňující zdi nebo okna. Typické odsazení jádra je 4–5 m (12–15 stop).
Rozdělit obvodové zóny
Vyberte tuto možnost k rozdělení obvodu budovy (s výjimkou jádra) na 4 tepelné zóny: severovýchodní, jihovýchodní, severozápadní a jihozápadní.
Obvodové zóny často vedou k přesnějším odhadům spotřeby energie. Například v pozdně letním odpoledne bude západní fasáda vystavena slunci, a tedy zatížena chlazením. Východní fasáda však nebude vystavena slunci a může vyžadovat současné vytápění.

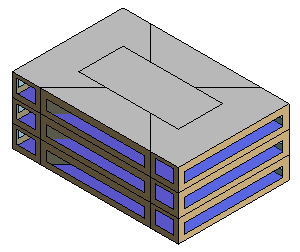

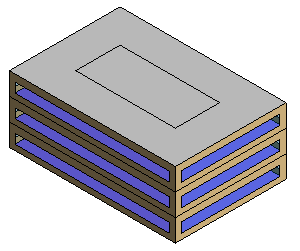

| Objemový model s obvodovými zónami | Objemový model s odsazeným jádrem a obvodovými zónami |
 |
 |
Koncepční konstrukce
Toto nastavení určuje konstrukci, kterou lze použít pro různé typy povrchů objemu.
Cílový procentuální podíl zasklení
Toto nastavení určuje procento vnějších stěn, které mají mít zasklené otvory (okna). Tato hodnota se také nazývá poměr oken a stěn. Výchozí hodnota je 40 %. U obvodových plášťů je maximální hodnota 95 %, která zohledňuje nosné plochy. Další informace naleznete v části týkající se použití cílového procentuálního podílu zasklení.

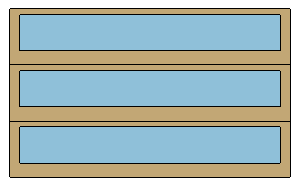

| Cílový procentuální podíl zasklení = 40 % | Cílový procentuální podíl zasklení = 60 % |
 |
 |
Cílová výška parapetu
Určete vzdálenost od podlahy ke spodní části okna. Plochy oken pod pracovní výškou (typicky 0,75 metru nebo 2,5 stopy) přispívají k přírůstku tepla a tepelným ztrátám bez přispívání k efektivnímu dennímu osvětlení.
Nastavení parametrů Cílový procentuální podíl zasklení a Cílová výška parapetu pracují společně. Pokud určíte větší hodnotu cílového procentuálního podílu, aplikace Revit může použít výšku parapetu, která je menší než zadaná hodnota, aby byl splněn daný požadavek.

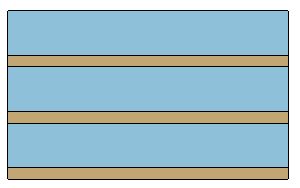

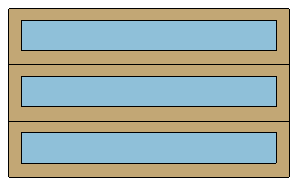

| Cílový procentuální podíl zasklení = 50 %. Cílová výška parapetu = 76,2 cm. | Cílový procentuální podíl zasklení = 80 %. Cílová výška parapetu = 76,2 cm. Všimněte si, jak se výška parapetu snížila, aby bylo dosaženo cílového zasklení 80 %. |
 |
 |
Celková výška okna přímo ovlivňuje hloubku stínu, který je vyžadován k ochraně okna před tepelným ziskem ze slunečního záření. Vyšší okna vyžadují hlubší stíny.

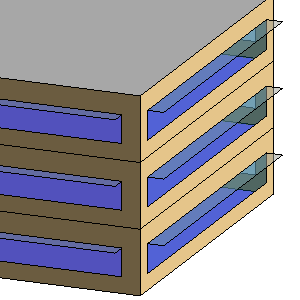

Zasklení je stínované
Vyberte toto nastavení, pokud chcete použít panely usměrňující světlo k zastínění oken a dalšího zasklení pro koncepční energetickou analýzu. Správné stínění značně snižuje energii určenou na chlazení, která se spotřebuje na prostor s velkými plochami nechráněného zasklení.
V koncepčním modelu jsou panely usměrňující světlo pouze vnější a nelze s nimi manipulovat samostatně bez jejich oken. Můžete však ručně vytvořit panely usměrňující světlo nebo další typy stínění (například markýzy) pro koncepční model použitím povrchů objemu. Další informace naleznete v části Použití panelů usměrňujících světlo.
Cílový procentuální podíl světlíků
Určete procentuální podíl střech, který mají tvořit světlíky. Tato hodnota se také nazývá poměr světlíku a střechy. Výchozí hodnota je 0 %. Další informace naleznete v části týkající se nejlepších metod použití střešních oken.

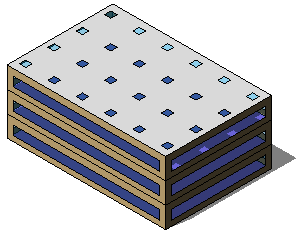

| Cílový procentuální podíl světlíků = 5 %. Šířka a hloubka světlíku = 90 cm. | Cílový procentuální podíl světlíků = 10 %. Šířka a hloubka světlíku = 120 cm. |
 |
 |
Šířka a hloubka světlíku
Když určíte hodnotu parametru Cílový procentuální podíl světlíků, použijte nastavení k určení velikosti světlíků.
Zadejte rozměr definující šířku a hloubku světlíků. Zadejte například hodnotu 120 cm, chcete-li určit, aby byl světlík 120 cm široký a 120 cm hluboký. Další informace naleznete v části týkající se výpočtu plochy střešního okna.
