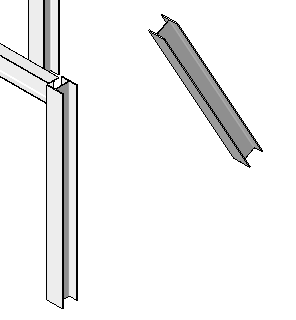

Pomocí tohoto postupu lze naklonit svislé sloupy nebo upravit existující nakloněné sloupy pomocí palety Vlastnosti a nástrojů pro úpravu sloupů.
- Otevřete 3D pohled projektu.
- Zvolte sloup, který se má upravit.
- N paletě Vlastnosti vyberte v poli Vazby styl nakloněného sloupu Nakloněný – řízený koncovým bodem nebo Nakloněný – řízený úhlem, čímž definujete způsob nastavení úhlu sklonu.Poznámka: K dispozici jsou také další vlastnosti šikmého sloupu. Viz část Vlastnosti instance konstrukčního sloupu.
- Klikněte na tlačítko Použít.
- Pomocí ovládacího prvku koncového bodu sloupu nastavte umístění vrcholu sloupu. Je-li sloup nastaven jako Šikmý – řízený koncovým bodem, nastavíte výšku vrcholu sloupu pomocí vertikálních šipkových nebo textových ovládacích prvků.

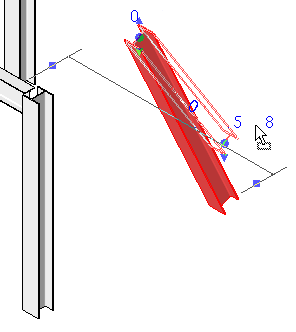

Úprava řízená úhlem
- Pomocí ovládacího prvku koncového bodu nastavte umístění základny sloupu. Je-li sloup nastaven jako Nakloněný – řízený koncovým bodem, nastavíte výšku základny sloupu pomocí vertikálních šipkových nebo textových ovládacích prvků.

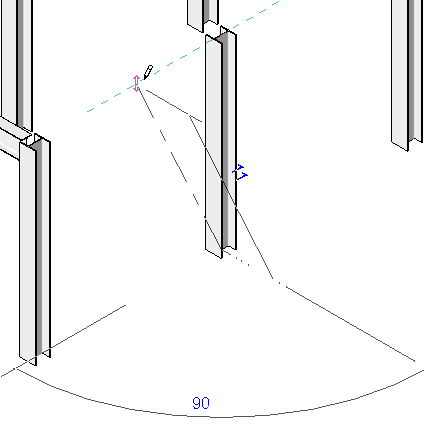

Úprava řízená koncovým bodem
Délka a sklon sloupu se přizpůsobí nastaveným parametrům a úpravám koncového bodu.
