Konstrukční sloupy jsou identifikovány ve výkazu sloupů pomocí protínajících se čar osnovy a jejich horní a dolní vazbou a odsazeními. Jsou umístěny do výkazů sloupů podle těchto identifikací.
Chcete-li zobrazit výkaz konstrukčních sloupů projektu, klikněte na kartu Pohled
panel Vytvořitrozevírací seznam VýkazyGrafický výkaz sloupů. Je vytvořen nový pohled a tento pohled se zobrazí v Prohlížeči projektu.

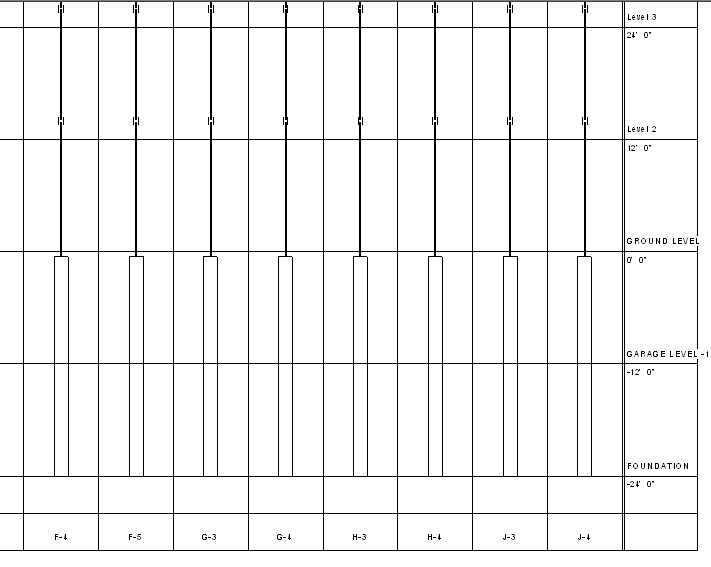

Sloupy označené průsečíky s viditelnými podélnými vazbami a základními deskami
V grafických výkazech sloupů lze provádět následující úlohy:
- Zahrnutí sloupů mimo osnovu. Viz část Zahrnutí sloupců mimo osnovu.
- Filtrování sloupců do pohledu.
- Vybrání určitých hladin, které nechcete zobrazit. Viz část Skrytí úrovní v grafických výkazech sloupů.
- Definování rozsahu hladin půdorysu, které chcete zobrazit. Viz část Zobrazení podle rozsahu úrovně půdorysu.
- Definování rozsahu umístění sloupů, které chcete zobrazit. Viz část Zobrazení podle rozsahu umístění sloupců.
- Filtrování sloupů, které chcete zobrazit podle materiálu. Viz část Zobrazení podle materiálů sloupců.
- Úprava vzhledu výkazu.
- Změna vlastností textu. Viz část Změna vlastností textu grafického výkazu sloupců.
- Změna vlastností zobrazení osnovy výkazu. Viz část Změna vlastností osnovy grafického výkazu sloupců.
- Úprava vzhledu sloupu. Viz část Změna vlastností zobrazení sloupců.
- Rozdělení výkazu. Viz část Rozdělení výkazu do segmentů.
- Umístění popisků na sloupy ve výkazu. Viz část Použití popisků podle kategorií a Popsat vše nepopsané.
- Seskupení podobných umístění sloupů. Viz část Seskupení sloupců podle podobných umístění.
- Přidání výkazu do výkresu. Viz část Přidání výkresu.
