Úprava roztečí osnov UV na rozdělených površích

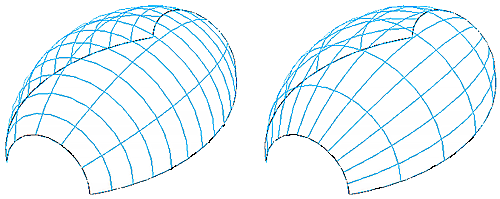

Povrchy lze rozdělit stanovením počtu dělení nebo vzdáleností mezi děleními.

Když je vybrán rozdělený povrch, zobrazují se na panelu Možnosti nastavení pro Osnovy u i V. Lze je nastavit nezávisle na sobě.

Nastavení roztečí osnov stanovením počtu dělení

Vyberte položku Počet a zadejte počet dělení, která budou rovnoměrně rozmístěna podél povrchu. Počet úseků lze nastavit i na paletě Vlastnostinebo pomocí Správce ploch. Viz část Vlastnosti instance prvku vzoru a Nastavení osnov UV pomocí nástroje Správce ploch.

Poznámka: Po rozdělení ploch podle počtu dělení se zobrazí daný počet panelů. Například při nastavení horizontální osnovy na možnost 6 se vytvoří šest řad. Tato možnost se liší od rozdělených trajektorií. Rozdělení trajektorie při počtu dělení 6 vytvoří 6 uzlů oddělujících 5 segmentů dané trajektorie.

Nastavení roztečí osnov podle definované vzdálenosti

Vyberte možnost Vzdálenost a zadejte vzdálenost mezi osnovami podél rozděleného povrchu. V rozevíracím seznamu Vzdálenost je také možné namísto absolutní vzdálenosti určit minimální a maximální vzdálenost.

Poznámka: Rozteč lze také nastavit na paletě Vlastnosti nebo pomocí Správce ploch. Viz část Vlastnosti instance prvku vzoru a Nastavení osnov UV pomocí nástroje Správce ploch.
