Rozdělení povrchu průsečíkem

Povrch lze rozdělit i pomocí protínajících 3D úrovní, referenčních rovin a křivek nakreslených na referenčních rovinách.

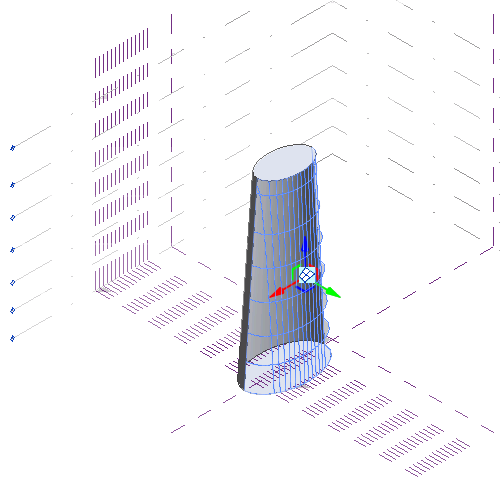

1. Přidejte nezbytné 3D úrovně a 3D referenční roviny. V případě potřeby nakreslete křivky na pracovní roviny rovnoběžné s tvarem.
2. Vyberte povrch, který chcete protnout.
   Poznámka: Pokud nelze vybrat povrch, povolte možnost Vybrat prvky podle plochy. Viz část Řízení výběru prvků.
3. Klikněte na kartu Upravit | Tvarpanel Rozdělit Rozdělit povrch.
4. Vypněte osnovy UV.
5. Klikněte na kartu Upravit | Tvarpanel Osnovy UV a průsečíky Průsečíky.

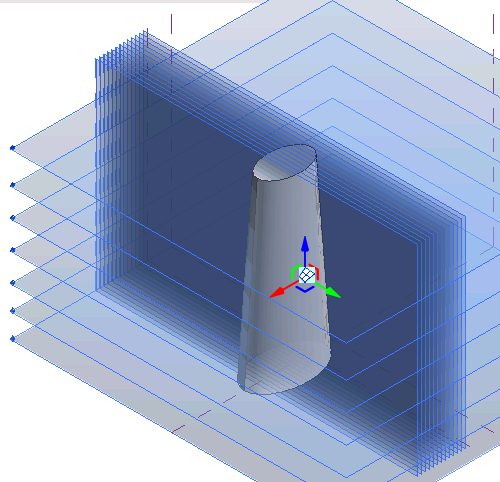

6. Vyberte všechny úrovně, referenční roviny a křivky načrtnuté na referenčních rovinách, které rozdělí povrch.

   (Volitelně) Místo ručního výběru úrovní a rovin můžete provést jejich výběr v seznamu pojmenovaných referencí.


7. Klikněte na kartu Upravit | Tvarpanel Osnovy UV a průsečíky Dokončit. V opačném případě kliknutím na tlačítko Storno ignorujte vybrané reference a ukončete tím nástroj Průsečíky.

Při odstranění úrovní či rovin budou odebrána i odpovídající dělení povrchu.

Výsledná dělení povrchu můžete vzorovat a použít u nich komponenty vzoru.
