Vytvoření výkazu pro analýzu plochy vnějšího povrchu

Pomocí následujícího postupu vytvořte výkaz pro analýzu ploch vnějšího povrchu objemů v koncepčním návrhu na základě situace popsané v části Příklad analýzy plochy vnějšího povrchu. Konkrétní kroky se mohou lišit v závislosti na informacích, které chcete ve výkazu zobrazit.

Vytvoření výkazu pro analýzu plochy vnějšího povrchu

1. Vytvořte podlaží objemu.

   Viz část Vytvoření podlaží objemu .

2. Klikněte na kartu Pohledpanel Vytvořitrozevírací seznam Výkazy (Výkaz/Množství).
3. V dialogu Nový výkaz proveďte následující akce:
   1. U položky Kategorie klikněte na možnost Podlaží objemu.

      Není-li položka Podlaží objemu zobrazena automaticky, vyberte možnost Zobrazit kategorie modelů v tomto pohledu. V seznamu Filtr vyberte položku Architektura.

   2. Do pole Název zadejte název výkazu.
   3. Vyberte možnost Tabulka komponent budovy.
   4. Klikněte na tlačítko OK.
4. Na kartě Pole dialogu Vlastnosti tabulky proveďte následující akce:
   1. V části Vykazovaná pole (v pořadí) přidejte následující pole:
      • Využití
      • Komentáře
      • Podlaží
      • Objem: Typ
      • Plocha vnějšího povrchu
   2. Klikněte na tlačítko Vypočtená hodnota.
   3. V dialogu Vypočtená hodnota zadejte do pole Název text % plochy vnějšího povrchu.
   4. Vyberte možnost Procento.
   5. U položky z vyberte možnost Plocha vnějšího povrchu.
   6. U položky Podle vyberte možnost Celkový součet.
   7. Dvakrát klikněte na tlačítko OK.
5. Ve výkazu přiřaďte hodnoty do sloupců Využití a Komentáře pro jednotlivé podlaží objemu.

   Pomocí pole Komentáře označte materiál pro exteriér budovy. Používejte konzistentní hodnoty, aby toto pole bylo možné použít k řazení.



   Podle následujícího postupu dále výkaz seřaďte a opatřete mezisoučty (s využitím pole Komentáře).

6. Na paletě Vlastnosti otevřete vlastnosti výkazu.
7. U položky Seřazení/Seskupování klikněte na tlačítko Upravit.
8. Na kartě Seřazení/Seskupování dialogu Vlastnosti tabulky proveďte následující akce:
   1. U položky Seřadit podle vyberte následující možnosti:
      • Komentáře
      • Vzestupně
      • Zápatí
      • Nadpis, počet a součty
      • Prázdná čára
   2. U položky Potom podle vyberte možnosti Využití a Vzestupně.
   3. V dolní části dialogu vyberte následující možnosti:
      • Celkové součty
      • Nadpis a součty
      • Zobrazit každou instanci
9. Klikněte na kartu Formátování a proveďte následující akce:
   1. U položky Pole vyberte možnost Plocha vnějšího povrchu.
   2. U položky Zarovnání vyberte možnost Doprava.
   3. Vyberte možnost Vypočítat součty.
   4. Určete formátování pole % plochy vnějšího povrchu: u položky Pole vyberte možnost % plochy vnějšího povrchu. U položky Zarovnání vyberte možnost Doprava. Vyberte možnost Vypočítat součty.
   5. (Volitelné) Určete formátování pole Komentáře, Využití, Podlaží a Objem: Typ: u položky Pole vyberte název pole. U položky Zarovnání vyberte možnost Na střed.
10. Klikněte na tlačítko OK.

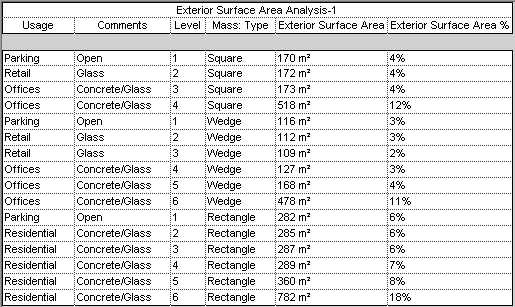

Výkaz se příslušným způsobem seřadí a vypočítají se mezisoučty řádků. Znázorňuje procento plochy vnějšího povrchu pro jednotlivé materiály exteriéru a čtvereční jednotky.

Plochy vnějšího povrchu některých podlaží objemu v tomto příkladu (například Čtvercové podlaží 4 a Klínové podlaží 6) jsou větší než plochy jiných podlaží objemu, protože jsou vypočteny odlišně. Viz část Podlaží objemu v horní části objemu.

V místech spojení objemů jsou navíc vnitřní povrchy mezi objemy odečteny od plochy vnějšího povrchu. Viz část Překrývající se plochy objemu.
