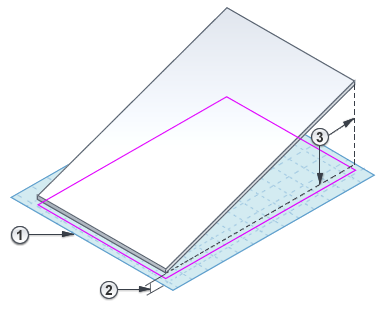

Erstellen einer geneigten Oberfläche mithilfe einer einzelnen Skizzenlinie

Verwenden Sie diese Methode zum Erstellen einer geneigten Oberfläche auf den folgenden Elementen:

• Untersichten
• Geschossdecken
• Tragende Geschossdecken
• Decken

Informationen zum Erstellen eines geneigten Dachs finden Sie unter Dachneigung.

Für die Neigung einer Sohle verwenden Sie einen Neigungspfeil.

So erstellen Sie eine geneigte Oberfläche

1. Wenn Sie sich nicht bereits im Skizziermodus befinden, wählen Sie das Element in einer Draufsicht aus und klicken auf (Grenze/Grundfläche/Skizze bearbeiten).
2. Wählen Sie eine Begrenzungslinie aus, und legen Sie in der Eigenschaftenpalette die folgenden Werte fest:
   1. Wählen Sie Definiert die konstante Höhe.
   2. Aktivieren Sie Bestimmt Neigung.
   3. Geben Sie einen Wert für Neigung ein.
   4. (Optional) Geben Sie Werte für Ebene und Versatz von Basis ein.

3. Klicken Sie in der Multifunktionsleiste auf (Bearbeitungsmodus beenden).
