Erstellen einer geneigten Oberfläche mithilfe eines Neigungspfeils

Verwenden Sie diese Methode zum Erstellen einer geneigten Oberfläche auf den folgenden Elementen:

  1. Wenn Sie sich nicht bereits im Skizziermodus befinden, wählen Sie das Element in einer Draufsicht aus und klicken auf Registerkarte Ändern | <Elemente> Gruppe Modus (Grenze/Grundfläche/Skizze bearbeiten).
  2. Klicken Sie auf Ändern | Grenze erstellen/bearbeiten Registerkarte Zeichnen (Neigungspfeil).
  3. Zeichnen Sie den Neigungspfeil im Zeichenbereich: Klicken Sie einmal, um den Startpunkt (Ende) festzulegen; klicken Sie erneut, um den Endpunkt anzugeben (Kopf).

    Der Neigungspfeil muss auf einer vorhandenen Skizzenlinie beginnen. Weitere Beispiele und Tipps finden Sie unter Neigungspfeil.

  4. (Optional) Definieren Sie die geneigte Oberfläche mit einer der folgenden Methoden genauer:

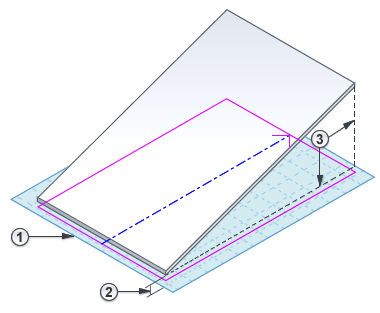

    Festlegen der Höhe der geneigten Oberfläche am oberen und unteren Ende

    1. Wählen Sie den Neigungspfeil aus, und öffnen Sie die Eigenschaftenpalette.
    2. Geben Sie unter Festlegen Höhe bei Ende an.
    3. Geben Sie Werte für Ebene Neigungsanfang , Versatz Neigungsanfang , Ebene Neigungsende und Versatz Neigungsende an.

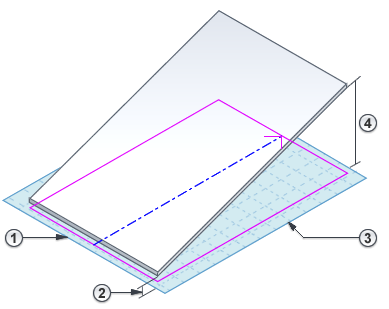

    Geben Sie die Neigung (Anstieg/Abfall) an

    1. Wählen Sie den Neigungspfeil aus, und öffnen Sie die Eigenschaftenpalette.
    2. Wählen Sie für Festlegen die Option Neigung.
    3. Geben Sie Werte für Ebene Neigungsanfang , Versatz Neigungsanfang und Neigung an.
  5. Klicken Sie in der Multifunktionsleiste auf (Bearbeitungsmodus beenden).

Um die resultierende geneigte Oberfläche anzuzeigen, öffnen Sie eine 3D-Ansicht.

Übergeordnetes Thema: Geneigte Oberflächen
