Durch Teilen von Pfaden und Formkanten definieren Sie die Knoten für die Platzierung von Bauteilen.
Beim Teilen eines Pfads werden Knoten gesetzt, die die Stellen markieren, an denen Bauteile platziert werden. Die Teilung erfolgt durch Festlegen der Anzahl der Unterteilungen oder der Abstände zwischen diesen oder anhand von Schnittpunkten mit Referenzen (Ebenen, vertikalen Referenzebenen oder anderen geteilten Pfaden).
- Skizzieren Sie im Zeichenbereich eine Modell- oder Referenzlinie, auf der wiederholte adaptive Bauteile platziert werden sollen.
Auf ähnliche Weise können Sie auch eine Form erstellen und eine ihrer Kanten verwenden.
Modelllinie Formkante
- Wählen Sie im Zeichenbereich den zu teilenden Pfad aus. Wenn der Pfad eine Kante einer Form ist, halten Sie die Strg-Taste gedrückt, um beide Seiten eines Kreises oder alle Seiten eines Polygons auszuwählen.
- Klicken Sie auf Registerkarte Ändern | Linien
Gruppe Teilen
Pfad teilen.
Geteilte Modelllinie Geteilte Formkante
Der Pfad wird gemäß der Vorgabe in fünf Segmente mit sechs Knoten in gleichen Abständen (Vorlagen mit britischen Maßeinheiten) oder vier Segmente mit fünf Knoten in gleichen Abständen (Vorlagen mit metrischen Maßeinheiten) geteilt. Sie können gegebenenfalls die Anzahl und den Abstand der Knoten ändern.

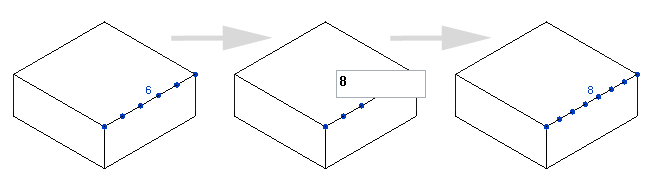

Die Anzahl der Knoten für den geteilten Pfad wird im Zeichenbereich angezeigt. Sie können auf diese Zahl klicken und die neue Anzahl der Knoten eingeben. Wenn Sie fertig sind, drücken Sie die Eingabetaste, um die Unterteilungen zu ändern.
Auf ähnliche Weise können Sie auch einen geteilten Pfad auswählen und in der Eigenschaftenpalette unter Knoten die Eigenschaft Anzahl für den Pfad ändern. Falls die Layoutmethode geändert wurde, müssen Sie dazu den Wert für die Eigenschaft Layout in Festgelegte Anzahl ändern.
Zum Ändern der Abstände im Layout verwenden Sie die Eigenschaften des geteilten Pfads.
Mithilfe der Tabulatortaste können Sie auch die nötigen Auswahlen treffen, um einen geteilten Pfad weiter zu unterteilen.
