Wenden Sie Unterteilungen auf Pfade, Formkanten und Oberflächen mit Knoten an, um Bauteile und Bauteilreihen darauf zu platzieren.

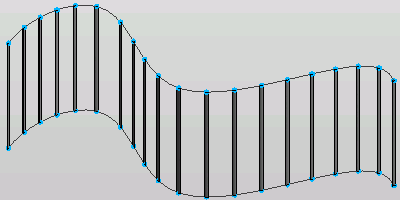

Die Kombination von Unterteilung und Wiederholung erleichtert die Platzierung zahlreicher Exemplare desselben Elements in einer endlichen Reihe. Diese Bauteile werden durch Wiederholen der einzelnen Elemente in 2D- und 3D-Ansichten unter Beibehaltung parametrischer und assoziativer Eigenschaften konstruiert.
Der grundlegende Arbeitsablauf für assoziative Unterteilung und Wiederholung umfasst die folgenden Schritte:
- Skizzieren Sie die Modell- oder Referenzlinien (den Pfad) und die Formen (Oberflächen), auf denen die wiederholten Bauteile platziert werden sollen.
- Wählen Sie die zu unterteilende Linie, Oberfläche oder Formkante aus. Die Unterteilung und die Platzierung der adaptiven Bauteile erfolgen anhand dieser Linien bzw. des Oberflächenrasters.
- Unterteilen Sie den Pfad bzw. die Oberfläche .
- (Optional) Ändern Sie den Abstand und die Anzahl der Unterteilungen.
- Platzieren und wiederholen Sie adaptive Bauteile mit einem oder mehreren Punkten oder Reihen adaptiver Bauteile.
