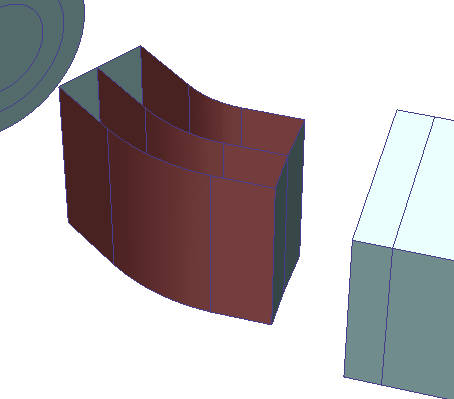

Die Leitbleche sind sehr dünne Metallteile innerhalb des Schachts. Anstatt sie mithilfe von dünnen Festkörpern zu modellieren, werden Flächenteile verwendet. Geometrisch gesehen sind die Teile Flächen, die Strömungen auf den beiden Seiten eines Flächenteils sind jedoch getrennt.
Haben Sie Fragen zum Vornehmen von Einstellungen?

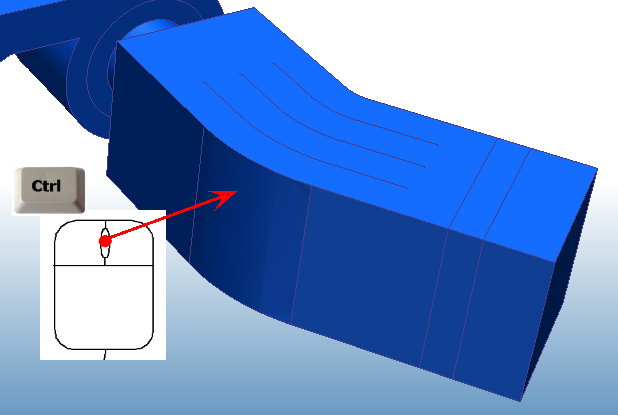

Blenden Sie den Einlasskanal aus (falls dieser angezeigt wird).
Wechseln Sie in den Flächenauswahlmodus.

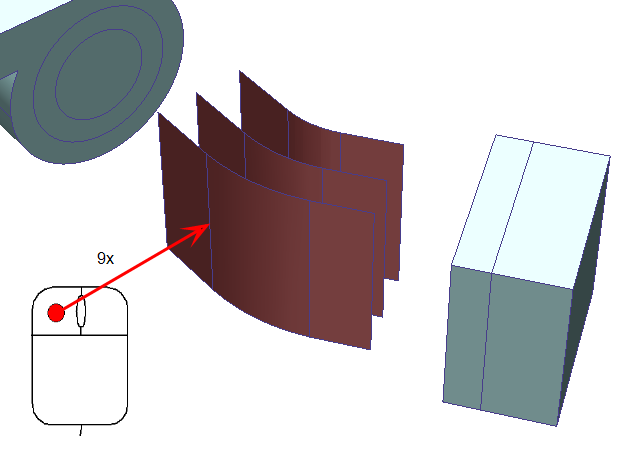

Wählen Sie die Flächen der Leitbleche aus (insgesamt 9).
Öffnen Sie das Schnellbearbeitungs-Dialogfeld Materialien auf EINE der folgenden Arten:
- Klicken Sie im Werkzeugkasten auf Bearbeiten:
- Klicken Sie auf Bearbeiten in der kontextabhängigen Gruppe Materialien:
Geben Sie im Schnellbearbeitungs-Dialogfeld Material Typ = Festkörper ein.
Materialdatenbank-Name = Vorgabe.
Name = Aluminium
Schalenelementdicke = 1
Einheit = Millimeter
