Point: Delta X on Surface
Añada un punto que se encuentra en una superficie de objetivo especificada en otro punto.
Properties
Especifique los parámetros siguientes en el grupo Properties.
| Point | |
| Point Number | Especifica el número de punto. El valor de Point Number generado automáticamente puede cambiarse. |
| Point Codes | Especifica los códigos asignados al punto. |
| Tipo de geometría de punto | |
| Type | Especifica el tipo de punto: |
| Point Geometry Properties | |
| From Point | Especifica el punto respecto al cual son relativos los otros valores de propiedad de geometría. |
| Delta X | Especifica el valor de desfase a partir del punto especificado en la fila From Point. Haga clic en [...] para abrir el editor de expresiones e introducir o calcular un valor. |
| Surface Target | Especifica el parámetro objetivo de superficie. |
| Offset Target | Especifica el parámetro objetivo de desfase. Si se especifica un objetivo de desfase, el desfase del objeto de objetivo anula el valor especificado de Delta X. |
| Auto Add Link | |
| Auto Link To From Point | Dibuja un vínculo desde el punto especificado en la fila From Point hasta el punto actual. |
| Name | Especifica el nombre del vínculo. |
| Codes | Especifica los códigos asignados al vínculo. |
| Miscellaneous | |
| Comment | Indica notas sobre el punto. Los comentarios pueden mostrarse en el grupo Preview. |
Ejemplos
Para ver ejemplos de cómo se utiliza este elemento de geometría, utilice el siguiente archivo PKT de ejemplo:
Point Delta X On Surface Example.pkt

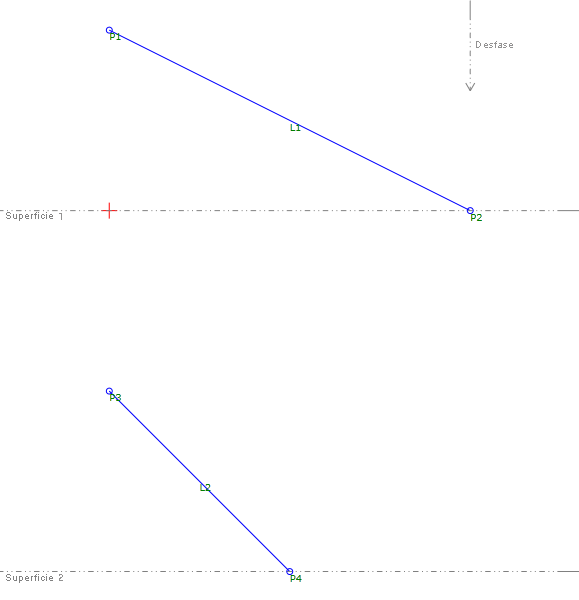

El archivo PKT de ejemplo contiene dos ejemplos de punto de Delta X on Surface. En el diagrama de flujo, cada ejemplo se construye en una secuencia independiente. Cada ejemplo tiene asignado un valor de Delta X; sin embargo, el valor queda anulado en el ejemplo de Offset Target (P1 a P2).
Para revisar los parámetros, seleccione el punto de Slope to Surface en el diagrama de flujo; a continuación, observe la sección Point Geometry Properties en el grupo Properties.
