Delta X and Delta Y

Point: Delta X and Delta Y

Añada un punto situado en un desfase y una elevación determinados en otro punto.

Properties

Especifique los parámetros siguientes en el grupo Properties.

Point
Point Number	Especifica el número de punto. El valor de Point Number generado automáticamente puede cambiarse.
Point Codes	Especifica los códigos asignados al punto.
Point Geometry Type
Type	Especifica el tipo de punto: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Especifica el punto en el que los valores de Incremento X e Incremento son relativos.
Delta X	Especifica el valor de desfase a partir del punto especificado en la fila From Point. Haga clic en [...] para abrir el editor de expresiones e introducir o calcular un valor.
Delta Y	Especifica la diferencia de elevación a partir del punto especificado en la fila From Point. Haga clic en [...] para abrir el editor de expresiones e introducir o calcular un valor.
Auto Add Link
Auto Link To From Point	Dibuja un vínculo desde el punto especificado en la fila From Point hasta el punto actual.
Name	Especifica el nombre del vínculo.
Codes	Especifica los códigos asignados al vínculo.
Miscellaneous
Comment	Indica notas sobre el punto. Los comentarios pueden mostrarse en el grupo Preview.

Ejemplos

Para ver ejemplos de cómo se utiliza este elemento de geometría, utilice el siguiente archivo PKT de ejemplo:

Point Delta X and Delta Y Example.pkt

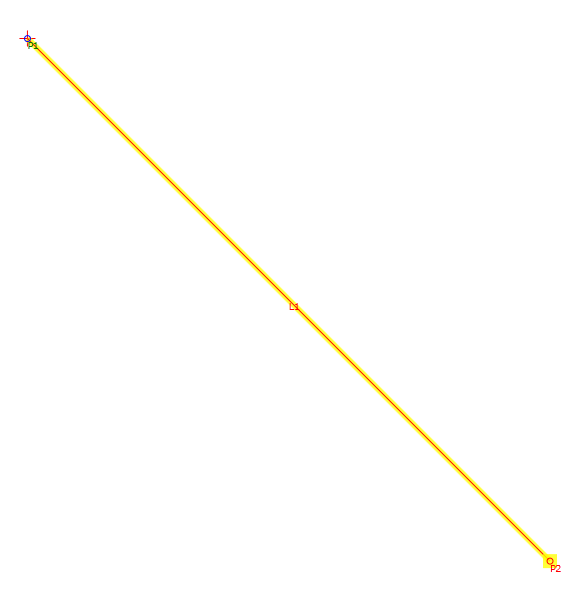

En este ejemplo, P1 se encuentra en el origen. P2 se ha creado con un desfase de 1 y una elevación de -1 respecto a P1. Para revisar los parámetros, seleccione el punto Delta X and Delta Y en el diagrama de flujo; a continuación, examine el grupo Properties.
