Añade modificaciones de esquina a caras de chapa. Puede crear uniones entre caras intersecantes o coplanares. |
|
Acceso: |
Cinta de opciones:
ficha Chapa
panel Modificar
Modificación de esquina
|
Forma
Controla la forma, el método de medición de separación, el tipo de solapamiento y los parámetros de separación para la modificación de esquina.
|
Forma |
Permite seleccionar las aristas de modelo y especificar si se crean roturas de esquina. |
|
Modificación de esquina Especifica nueva geometría de esquina entre caras de chapa intersecantes o coplanares existentes. |
|
|
Apertura Especifica una esquina abierta. Utilice esta opción si desea abrir una esquina cuadrada para crear una modificación de esquina de chapa (normalmente, en un modelo de pieza convertido). |
|
|
Aristas: selecciona una arista de modelo en cada cara. |
|
|
Bisel/Unión |
Esta área de la ficha se denomina Bisel cuando las aristas seleccionadas están sobre una cara coplanar y Unión cuando las aristas seleccionadas no están sobre caras coplanares. Los controles incluyen:
|
|
Distancia de separación máxima: use esta opción para crear una separación de modificaciones de esquina que se pueda medir de un modo consistente con el uso de un calibrador de inspección física. |
|
|
Distancia cara/arista: use esta opción para crear una separación de modificaciones de esquina que se pueda medir desde la cara adyacente a la primera arista seleccionada hasta la segunda arista seleccionada. Esta opción produce modificaciones de esquina que son consistentes con aquellas producidas por las versiones de Autodesk Inventor anteriores a R2008. |
|
|
Opción de solapamiento: |
|
|
Nota: Las opciones presentadas dependen de las aristas o caras seleccionadas y del método de medición de distancia de separación seleccionado previamente.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

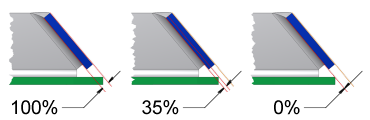

Porcentaje de solapamiento Especifica el solapamiento como porcentaje del grosor de pestaña usando un valor decimal que va de 0 a 1. Esta opción es válida cuando el tipo de solapamiento es: solapamiento o cambiar solapamiento. |
|
 |
|
|
Separación Especifica la distancia entre las aristas (o entre una cara y una arista) de la modificación de esquina. Introduzca un valor si es diferente del valor Grosor por defecto especificado en el estilo de chapa activo. Asimismo, puede utilizar el icono desplegable de edición del valor real para: Medir una distancia de operación para este valor, Mostrar cotas para identificar una cota para este valor, Mostrar parámetros que podría sustituir para este valor o restablecer el valor al Valor de operación en caso de que el valor se hubiese cambiado previamente. También puede especificar Grosor para restablecer este valor al parámetro Grosor definido en el estilo de chapa en caso de que el valor se hubiese cambiado previamente. NOTA si el tipo de solapamiento para la modificación de esquina se configura como Sin unión, este campo se desactivará. |
|
45 grados (selecciones coplanares/distancia de separación máxima) Aplica el tipo de unión Separación simétrica a la modificación de esquina seleccionada.
Separación simétrica (selecciones coplanares/distancia cara/arista) Aplica el tipo de unión Separación simétrica a la modificación de esquina seleccionada.
Separación simétrica (selecciones no planas/distancia de separación máxima) Aplica el tipo de unión Separación simétrica a la modificación de esquina seleccionada.
Sin solapamiento (selecciones no planas/distancia cara/arista) Aplica el tipo de unión Sin solapamiento a la modificación de esquina seleccionada.
Solapamiento (selecciones coplanares/distancia de separación máxima) Aplica el tipo de unión Solapamiento a la modificación de esquina seleccionada.
Solapamiento (selecciones coplanares/distancia cara/arista) Aplica el tipo de unión Solapamiento a la modificación de esquina seleccionada.
Solapamiento (selecciones no planas/distancia de separación máxima) Aplica el tipo de unión Solapamiento a la modificación de esquina seleccionada.
Solapamiento (selecciones no planas/distancia cara/arista) Aplica el tipo de unión Solapamiento a la modificación de esquina seleccionada.
Cambiar solapamiento (selecciones coplanares/distancia de separación máxima) Aplica el tipo de unión Cambiar solapamiento a la modificación de esquina seleccionada.
Cambiar solapamiento (selecciones coplanares/distancia cara/arista) Aplica el tipo de unión Cambiar solapamiento a la modificación de esquina seleccionada.
Cambiar solapamiento (selecciones no planas/distancia de separación máxima) Aplica el tipo de unión Cambiar solapamiento a la modificación de esquina seleccionada.
Cambiar solapamiento (selecciones no planas/distancia cara/arista) Aplica el tipo de unión Cambiar solapamiento a la modificación de esquina seleccionada.Pliegue (ficha)
Si desea obtener más información sobre la ficha Doblez, consulte la referencia sobre las opciones de pliegue de chapa.
Ficha Vértice
Si desea obtener más información sobre la ficha Esquina, consulte la referencia sobre las opciones de esquina de chapa.
|
Aceptar |
Pulse Aceptar para crear (o modificar) una modificación de esquina usando los parámetros y las opciones especificados y cerrar el cuadro de diálogo. |
|
Cancelar |
Pulse Cancelar para ignorar cualquier modificación realizada en los parámetros o las opciones y cerrar el cuadro de diálogo. |
(Más)
|
Alargado de esquina permite especificar cómo se alarga la esquina. |
|
|
Alineado |
Proyecta la primera cara para que se alinee con la segunda cara. |
|
Perpendicular |
Proyecta la primera cara perpendicular a la segunda cara. |
