Para crear y enrutar conductores en el prototipo digital, primero se deben crear y colocar las piezas eléctricas o los conectores. En Autodesk Inventor Cable & Harness, el usuario debe identificar y etiquetar los puntos de conexión de un conector y definir las propiedades de los pasadores y de la pieza.

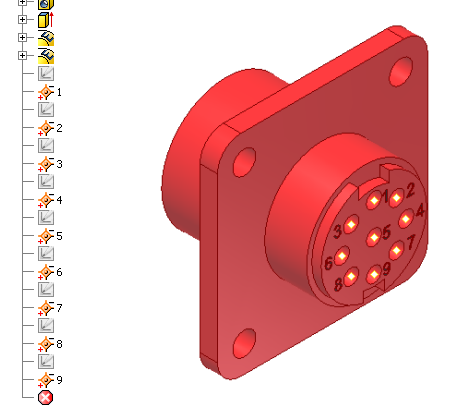

Los conectores son piezas normales de Autodesk Inventor o iParts con propiedades ampliadas y uno o varios puntos de conexión definidos, también llamados pasadores. Los conectores son los únicos componentes de arnés que no se crean en el contexto de un ensamblaje de arnés. En lugar de eso, los conectores se crean mediante la edición de piezas normales de Autodesk Inventor. Al editar las piezas, se identifican puntos de trabajo especiales denominados pasadores, se suministran las propiedades necesarias y, opcionalmente, se añaden propiedades personalizadas adicionales. Puede definir y editar los pasadores individualmente o en grupo. Una vez definida la pieza, se inserta en un ensamblaje.
El designador de referencia de la incidencia individual o el grupo es necesario en cada ensamblaje de arnés que utilice la pieza eléctrica, no una vez en cada incidencia de la pieza.
