En esta tarea interpretará cuatro resultados de circuito diferentes.
-
Haga clic en .
-
Asegúrese de que son visibles los siguientes objetos.
-
Cavidades
-
Canales de refrigeración
-
Mangueras de refrigeración
-
Entradas de refrigeración
-
-
Si es necesario, haga clic en para activar los objetos.
-
Rote, encuadre y aplique zoom según sea necesario para ver los resultados del circuito.
-

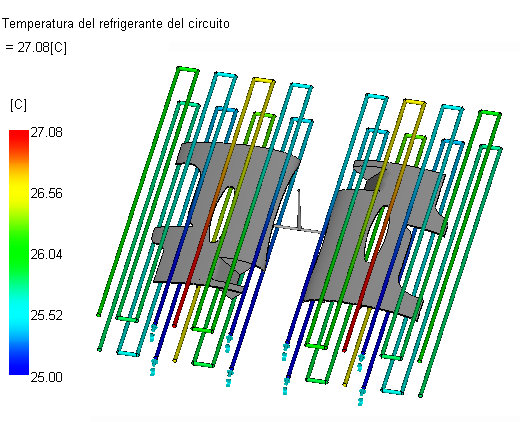

Haga clic en Temperatura del refrigerante del circuito en la lista Tareas del estudio.
El aumento de la temperatura es mejor si no supera los 2 - 3 °C. Dos circuitos de la cavidad se encuentran en el límite superior de la referencia, lo que indica que deben realizarse cambios en el diseño de la refrigeración.
-
Haga clic en Caudal del circuito.
La entrada por circuito fue de 10 l/min. El equipo de bombeo necesita una capacidad de al menos 80 l/min, dado que hay 8 circuitos.
-
Haga clic en Número de Reynolds del circuito.
Los resultados indican el número de Reynolds producido con la velocidad de flujo de entrada. Normalmente es deseable un número de Reynolds objetivo de 10.000. En este caso, el número de Reynolds es bastante superior, lo que indica que la velocidad de flujo podría reducirse. Sin embargo, si se reduce la velocidad de flujo, aumentará la subida de la temperatura del refrigerante en los circuitos. Si desea disminuir la velocidad de flujo, deberá partir los circuitos para reducir su longitud.
