Utilice las herramientas de boceto para definir el perímetro de un sistema de vigas. Estas herramientas también sirven para modificar el contorno de un sistema de vigas creado mediante Seleccionar soportes.
- Haga clic en la ficha Estructura
grupo EstructuraSistema de vigas. - Haga clic en la ficha Modificar | Colocar Sistema de vigas estructuralesgrupo Sistema de vigasBoceto de sistema de vigas.
- Haga clic en el grupo DibujarLínea para crear un boceto; o haga clic en el grupo DibujarSeleccionar líneas para seleccionar líneas existentes.
- Dibuje o seleccione líneas que definan el contorno del sistema de vigas.

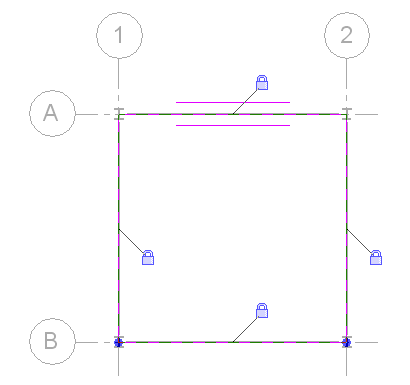

Boceto del contorno del sistema de vigas con líneas bloqueadas en soportes
Recuerde: Para obtener más información, consulte Dibujo de bocetos.Tras especificar el contorno del sistema de vigas existen las opciones siguientes
- Modificar la dirección de las vigas si es preciso. Para obtener más información, consulte Especificación de la dirección de las vigas en un sistema de vigas.
- Modificar el sistema de vigas.
- Puede utilizar la herramienta Seleccionar soportes o Líneas para crear el boceto de un hueco en el sistema de vigas. Para obtener más información, consulte Cortar un hueco en un sistema de vigas.
- Haga clic en la ficha Modificar | Crear contorno de sistema de vigasgrupo ModoFinalizar modo de edición.

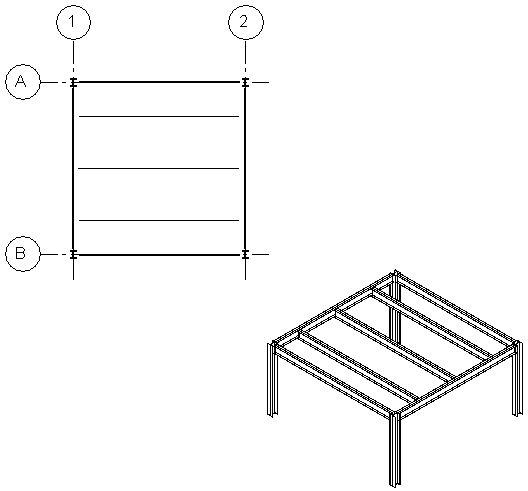

Vistas de plano de planta y 3D de un sistema finalizado de vigas estructurales
