Selección de soportes como contorno del sistema de vigas

En una vista de plano o una vista 3D se pueden seleccionar muros y vigas estructurales para definir el contorno del sistema de vigas estructurales.

1. Haga clic en la ficha Estructuragrupo EstructuraSistema de vigas.
2. Haga clic en la ficha Modificar | Colocar Sistema de vigas estructuralesgrupo Sistema de vigasBoceto de sistema de vigas.
3. Haga clic en el grupo DibujarSeleccionar soportes.
   Consejo: Al seleccionar soportes, el primero que se seleccione determina la dirección de las vigas. Las vigas del sistema de vigas serán paralelas a esta viga. Esta opción se puede modificar en cualquier momento. Consulte Modificación de un sistema de vigas.
4. Seleccione el primer elemento de soporte.

   El soporte seleccionado presenta una línea de boceto con dos pinzamientos de arrastre. A cado lado de la línea aparecen sendas líneas paralelas más cortas; eso indica la dirección del sistema de vigas.

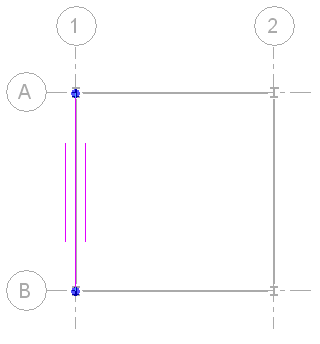

   Sistema de vigas con el primer elemento de soporte seleccionado

5. Seleccione el resto de las líneas que definen el contorno del sistema de vigas.
   Nota: Las líneas deben formar un bucle cerrado. Utilice las herramientas de edición disponibles en la barra de opciones (Recortar, Extender, etc.) según se requiera para crear un bucle cerrado de líneas de boceto. Para obtener más información, consulte Edición de elementos.

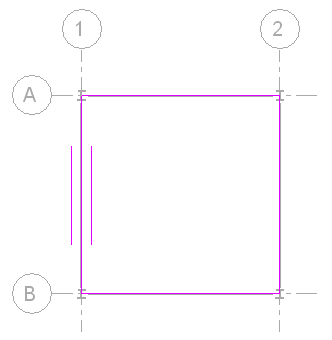

   Sistema de vigas con todo el contorno seleccionado

   Tras especificar el contorno del sistema de vigas existen las opciones siguientes

   • Modificar la dirección de las vigas si es preciso. Para obtener más información, consulte Especificación de la dirección de las vigas en un sistema de vigas.
   • Modificar las propiedades del sistema de vigas, si es preciso. Consulte Modificación de las propiedades de sistemas de vigas.
   • Puede utilizar la herramienta Seleccionar soportes o Líneas para crear el boceto de un hueco en el sistema de vigas. Para obtener más información, consulte Cortar un hueco en un sistema de vigas.
6. Haga clic en la ficha Modificar | Crear contorno de sistema de vigasgrupo ModoFinalizar modo de edición.

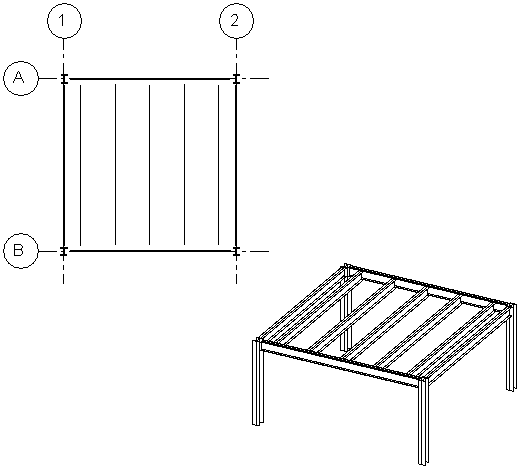

   Vistas de plano y 3D de un sistema finalizado de vigas estructurales
