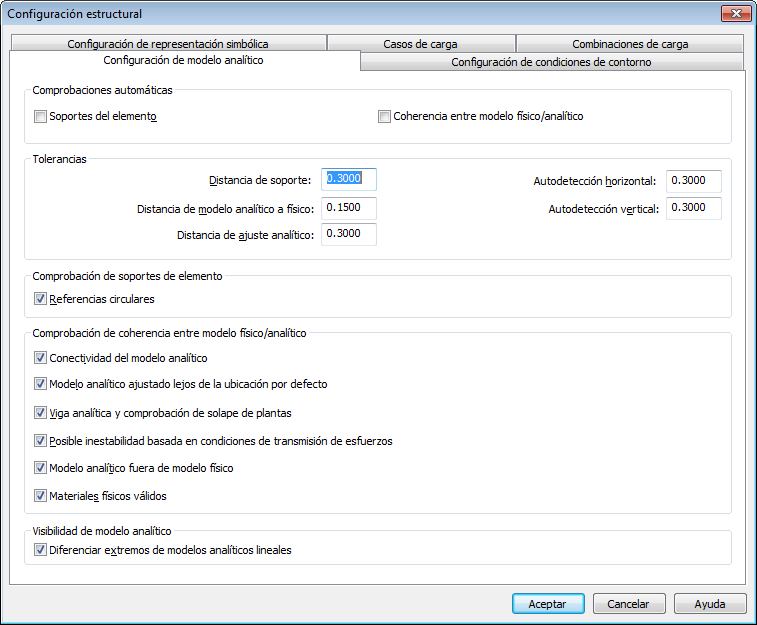

Utilice la ficha Configuración de modelo analítico, en el cuadro de diálogo Configuración estructural, para ajustar la realización de algunas de las tareas de Revit en el modelo analítico. Todos los parámetros de este cuadro de diálogo son específicos del proyecto y se almacenan en él.
Estos son los parámetros:
Comprobaciones automáticas
Cuando está activado, la comprobación de modelos analíticos emite una advertencia si sospecha alguna incorrección en el modelo analítico del proyecto.
Utilice esta configuración cuando se haya modelado casi toda la estructura y tenga que averiguar si hay cambios aplicados al modelo que pueden dejar elementos sin soporte o crear incoherencias en modelos analíticos.
No se recomienda activar esta configuración en las fases iniciales de un proyecto. El número de elementos sin soporte durante la creación del modelo es importante. Para obtener más información, consulte Comprobaciones automáticas.
- Soportes de elemento. Emite una advertencia cuando se detecta un miembro sin soporte durante la creación o la modificación de un modelo. Las referencias circulares se especifican en la sección Comprobación de soportes de elemento de este cuadro de diálogo. Consulte Verificación del modelo analítico.
- Comprobaciones de coherencia entre modelo físico/analíticoEmite advertencias durante la creación o modificación de elementos para:
- todos los elementos estructurales sin soporte
- todas las incoherencias en el modelo analítico
- todas las incoherencias entre los modelos analítico y físico
- todos los elementos analíticos sin un material físico asignado.
Las opciones para esta comprobación se especifican en las secciones Comprobaciones de coherencia entre modelo físico/analítico de este cuadro de diálogo.
Para obtener más información consulte Modificación de selección de tolerancias y criterios de comprobación.
Tolerancias
Las opciones de Tolerancias definen tolerancias para la comprobación de coherencia entre el modelo físico y el analítico y para la detección automática del modelo analítico.
- Distancia de soporte.Especifica la distancia máxima permitida entre el modelo físico de un elemento y el modelo físico del elemento de soporte. Si se supera esta tolerancia, se emite una advertencia durante una comprobación de coherencia.
- Distancia de modelo analítico a físico.Especifica la distancia máxima permitida entre el modelo analítico y el físico. Si se supera esta tolerancia, se emite una advertencia durante una comprobación de coherencia.
- Distancia de ajuste analítico.Especifica la distancia máxima permitida entre el modelo analítico y la ubicación por defecto. Si se supera esta tolerancia, se emite una advertencia durante una comprobación de coherencia.
- Autodetección horizontal.Especifica la distancia horizontal máxima entre el modelo analítico y el físico. Ajuste automático del modelo analítico.
- Autodetección vertical.Especifica la distancia vertical máxima entre el modelo analítico y el físico. Consulte Ajuste automático del modelo analítico.
Para obtener más información consulte Modificación de selección de tolerancias y criterios de comprobación.
Comprobación de soportes de elemento
La opción Comprobación de soportes de elemento se utiliza durante las comprobaciones de soportes de elemento automáticas o iniciadas por el usuario.
- Referencias circulares. Permite buscar cadenas de soporte circular.
Comprobación de coherencia entre modelo físico/analítico
Estas opciones se utilizan durante comprobaciones de coherencia entre los modelos físico y analítico, tanto automáticas como iniciadas por el usuario.
Para obtener más información consulte Modificación de selección de tolerancias y criterios de comprobación.
