Jointure de bords en tôle

Ajoute des jointures de bords à des faces en tôle. Vous pouvez créer des jointures entre des faces sécantes ou coplanaires.

Mode d'accès :

Sur le ruban, cliquez sur l' onglet Tôlerie le groupe de fonctions Modifier Jointure de bords.

Forme

Permet de gérer la forme, la méthode de mesure des jeux, le type de recouvrement ainsi que les paramètres de jeu de la jointure de bords.

Forme	Sélectionne les arêtes du modèle et offre la possibilité de découper les coins.
	Jointure de bords Spécifie une nouvelle géométrie de coin entre des faces en tôle coplanaires ou sécantes.
	Découpe en coin Spécifie un coin découpé. Cette option permet d'ouvrir un coin carré afin de créer une jointure de bords en tôle (en général sur un modèle de pièce converti).
	Arêtes - Permet de sélectionner une arête du modèle sur chaque face en tôle.
Coupe d'onglets/Jointure	Cette zone de l'onglet s'intitule Couple d'onglets lorsque les arêtes sélectionnées sont sur une face coplanaire et Jointure lorsque les arêtes sélectionnées sont sur une face non-planaire. Les éléments gérés comprennent, notamment : la méthode de mesure des jeux utilisée le type de recouvrement des jeux à la jointure la valeur de l'écartement le pourcentage de recouvrement (si nécessaire)
	Ecartement maximal - Cette option vous permet de créer un jeu à la jointure des bords pouvant être mesuré de manière cohérente avec une jauge d'inspection physique.
	Distance d'arête/face - Cette option vous permet de créer un jeu à la jointure des bords pouvant être mesuré entre la face adjacente à la première arête sélectionnée et la seconde arête sélectionnée. Cette option crée des jeux à la jointure cohérents avec ceux créés par les versions d'Autodesk Inventor antérieures à 2008.
	Option de recouvrement :
	Remarque : Les choix disponibles dépendent des arêtes ou faces sélectionnées, ainsi que de la méthode de mesure des écartements précédemment sélectionnée.
	45° (sélections coplanaires/écartement maximal) Applique une jointure de type Jeu symétrique à la jointure de bords sélectionnée.
	Jeu symétrique (sélections coplanaires/face/distance d'arête) Applique une jointure de type Jeu symétrique à la jointure de bords sélectionnée.
	Jeu symétrique (sélections non planes/écartement maximal) Applique une jointure de type Jeu symétrique à la jointure de bords sélectionnée.
	Aucun recouvrement (sélections non planes/face/distance d'arête) Applique une jointure de type Aucun recouvrement à la jointure de bords sélectionnée.
	Recouvrement (sélections coplanaires/écartement maximal) Applique une jointure de type Recouvrement à la jointure de bords sélectionnée.
	Recouvrement (sélections coplanaires/face/distance d'arête) Applique une jointure de type Recouvrement à la jointure de bords sélectionnée.
	Recouvrement (sélections non planes/écartement maximal) Applique une jointure de type Recouvrement à la jointure de bords sélectionnée.
	Recouvrement (sélections non planes/face/distance d'arête) Applique une jointure de type Recouvrement à la jointure de bords sélectionnée.
	Recouvrement inversé (sélections coplanaires/écartement maximal) Applique une jointure de type Recouvrement inversé à la jointure de bords sélectionnée.
	Recouvrement inversé (sélections coplanaires/face/distance d'arête) Applique une jointure de type Recouvrement inversé à la jointure de bords sélectionnée.
	Recouvrement inversé (sélections non planes/écartement maximal) Applique une jointure de type Recouvrement inversé à la jointure de bords sélectionnée.
	Recouvrement inversé (sélections non planes/face/distance d'arête) Applique une jointure de type Recouvrement inversé à la jointure de bords sélectionnée.

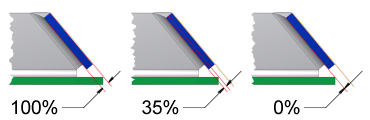

Pourcentage de recouvrement Spécifie le recouvrement sous forme de pourcentage de l'épaisseur du bord tombé à l'aide d'une valeur décimale comprise entre 0 et 1. Cette option est valide lorsque le recouvrement est de type Recouvrement ou Recouvrement inversé.
Jeu Spécifie la distance entre les arêtes (ou entre une face et une arête) de la jointure de bords. Entrez une valeur si celle-ci diffère de la valeur Epaisseur par défaut spécifiée dans le style de tôle actif. Vous pouvez également utiliser l'icône déroulante de modification des valeurs réelles sur ce champ afin de Mesurer une distance de fonction à utiliser pour cette valeur, d'Afficher les cotes pour identifier la cote à utiliser pour cette valeur, d'établir une Liste des paramètres que vous substituerez à cette valeur ou de réinitialiser la Valeur de la fonction au cas où la valeur ait été modifiée précédemment. Vous pouvez également spécifier une Epaisseur afin de réinitialiser cette valeur sur le paramètre Epaisseur défini dans le style de tôle au cas où la valeur ait été modifiée précédemment. REMARQUE Si le type de recouvrement de la jointure de bords a été défini sur Aucune jointure, ce champ est désactivé.

Pli (onglet)

Pour de plus amples informations sur l'onglet Pli, reportez-vous à la référence relative aux options de pliage de la tôle.

Onglet Coin

Pour de plus amples informations sur l'onglet Coin, reportez-vous à la référence relative aux options de coin de la tôle.

OK	Cliquez sur OK pour créer (ou modifier) une jointure de bords à l'aide des paramètres et des options spécifiés et fermer la boîte de dialogue.

Annuler

Cliquez sur Annuler pour ignorer les modifications apportées aux paramètres ou aux options, le cas échéant, et fermer la boîte de dialogue.

(Autres)

La zone Prolongement du coin permet de spécifier le mode de prolongement du coin.
Aligné	Projette la première face de manière à l'aligner sur la seconde.
Perpendiculaire	Projette la première face perpendiculairement à la seconde.
