Boîte de dialogue Epaississement/Décalage

Ajoute ou supprime de l'épaisseur sur les faces d'une pièce ou d'une surface composée , crée une surface décalée à partir d'une surface ou d'une face de pièce ou crée un nouveau solide.

Mode d'accès :

Sur le ruban, cliquez sur l' onglet Modèle 3D le groupe de fonctions Surface Epaississement/Décalage

Onglet Epaississement/Décalage

Permet de définir les éléments requis pour une fonction d'épaississement ou de décalage.
Sélection	Permet de spécifier les faces à épaissir ou à partir desquelles créer une surface décalée.
Solides	Permet de sélectionner les corps concernés si plusieurs corps solides sont présents.
Mode de sélection	Filtre la géométrie pour limiter la sélection à des faces individuelles ou à une surface composée. Vous pouvez sélectionner plusieurs faces connectées ou une surface composée, mais pas un mélange des deux.
Distance	Indique l'épaisseur d'une fonction d'épaississement ou la distance d'une fonction de décalage. Lorsque le résultat est une surface, la distance de décalage peut être nulle (pour créer une copie d'une surface ou de faces individuelles à partir d'un modèle de solide ou d'une surface).
Sortie	Permet de spécifier si la fonction doit être un solide ou une surface. Solide constitue la sélection par défaut.
Opération	Indique si la fonction d'épaississement crée un bossage, une cavité ou une intersection avec la pièce solide.
		Union Ajoute à la pièce solide le volume créé par la fonction d'épaississement.
		Soustraction Supprime de la pièce solide le volume créé par la fonction d'épaississement.
		Intersection Crée une nouvelle fonction à partir du volume partagé par la fonction d'épaississement et la pièce solide. La matière qui ne fait pas partie du volume partagé est supprimée.
		Nouveau solide Crée un nouveau corps solide. C'est la sélection par défaut si l'épaississement est la première fonction de solide dans le fichier pièce. Sélectionnez cette option pour créer un nouveau corps dans un fichier pièce contenant des corps solides. Chaque corps constitue un regroupement indépendant de fonctions, distinct des autres corps. Un corps peut partager des fonctions avec d'autres corps.
Sens	Prolonge la fonction d'épaississement ou de décalage dans l'une des deux directions ou de manière égale dans les deux directions.
Raccordement automatique	Le raccordement automatique est une technologie de raccordement qui déplace automatiquement les faces tangentes adjacentes et crée des raccordements si nécessaire. Il est activé par défaut dans l'environnement de modélisation de pièces. L'illustration ci-dessous montre un modèle sur lequel est effectuée une opération d'épaississement avec et sans raccordement automatique.

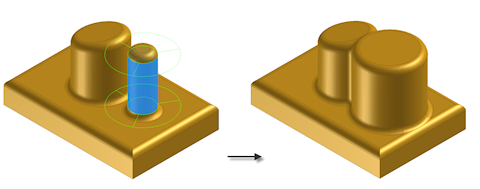

	Raccordement automatique désactivé

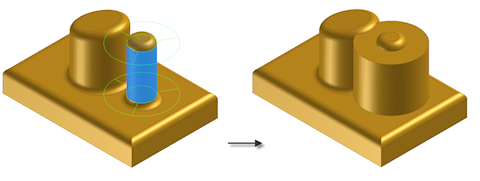

	Raccordement automatique activé
	La case à cocher Raccordement automatique est activée uniquement lorsque des faces de solides sont sélectionnées pour une opération Epaisseur. Elle est également activée lorsque la fonction Epaisseur est étendue dans la direction positive ou négative, mais pas lorsque la fonction est étendue de manière égale dans les deux directions. Lorsque l'option de raccordement automatique est activée, les fonctions d'épaississement suivantes sont automatiquement désactivées : Union, Soustraction ou Intersection Nouveau solide Deux directions Surface Surface composée

Onglet Autres

Fournit des méthodes permettant de sélectionner des faces de pièce enchaînées ou de créer des surfaces dotées de côtés. Permet également de définir et d'activer les caractéristiques des solutions de décalage approximatives.
Enchaînement automatique de faces	Permet de sélectionner plusieurs faces continues tangentes à épaissir. L'épaississement de ces faces est réalisé à l'aide de la même opération booléenne et dans la même direction. Cette case est désactivée par défaut.
Créer des surfaces verticales	Pour les fonctions de décalage, crée des faces verticales ou latérales se connectant aux faces décalées de la surface composée d'origine. Les surfaces verticales sont uniquement créées au niveau des arêtes de surface internes, pas au niveau des arêtes de délimitation des surfaces. Cette case est désactivée par défaut. Les surfaces verticales ne peuvent pas joindre une surface décalée à la pièce solide.
Autoriser l'approximation	Lorsqu'il n'y a aucune solution précise, cette option autorise un écart par rapport à l'épaisseur spécifiée lors du calcul de la fonction de décalage. Une solution précise permet de créer une surface décalée dans laquelle à chaque point de la surface d'origine correspond un point de la surface décalée. La distance entre ces deux points est égale à la distance indiquée. Déterminez si vous voulez autoriser une solution approximative, puis cliquez sur la flèche afin de sélectionner un type d'écart dans la liste. L'écart moyen est divisé pour se situer à la fois au-dessus et au-dessous de la distance spécifiée. Jamais trop fin(ne) permet de conserver la distance minimum. L'écart doit se situer au-dessus de la distance spécifiée. Jamais trop épais(se) permet de conserver la distance maximum. L'écart doit se situer au-dessous de la distance spécifiée.

Optimisée	Le calcul est effectué à l'aide d'une tolérance raisonnable et d'une durée de calcul minimale.
Spécifier la tolérance	Le calcul est effectué à l'aide de la tolérance spécifiée. Il peut nécessiter une durée de calcul importante. Cliquez sur l'option, puis indiquez la tolérance.
