Référence Boîte de dialogue Bord tombé

Crée un bord tombé en ajoutant une face en tôle et un pli à une arête ou un contour fermé sur une face existante. Le bord tombé est créé à l'aide d'options spécifiques déterminant les paramètres de forme de base. A moins de nécessiter une modification des options de dépliage, de pli et de coin par défaut, le nouveau bord tombé applique la configuration par défaut de ces options.

Mode d'accès :

Sur le ruban, cliquez sur l' onglet Tôlerie

le groupe de fonctions Créer

Bord tombé.

Forme

L'onglet Forme définit les paramètres suivants :

Arêtes auxquelles le bord tombé est appliqué
Angle du bord tombé
Rayon de pliage
Hauteur du bord tombé
Référence à partir de laquelle la hauteur est calculée
Position du pli par rapport à l'arête

Ces paramètres sont décrits dans les sections suivantes.

Arêtes
Sélectionne une ou plusieurs arêtes auxquelles vous appliquerez le bord tombé ou, éventuellement, toutes les arêtes définies par un contour fermé autour d'une face sélectionnée.
	Arête - Sélectionnez une ou plusieurs arêtes individuelles auxquelles le bord tombé sera appliqué.
	Contour fermé - Sélectionnez un contour fermé (arête non linéaire) et appliquez ensuite le bord tombé à toutes les arêtes formant le contour fermé sélectionné.

Angle de bord tombé

Champ de données définissant l'angle du bord tombé par rapport à la face dotée des arêtes sélectionnées. Ce champ accepte les entrées numériques, les formules, les paramètres et les valeurs mesurées.

Rayon de pliage

Champ de données définissant le rayon de pliage entre le bord tombé et la face contenant les arêtes sélectionnées. La valeur par défaut est le paramètre système RayonPli défini dans la boîte de dialogue Styles de tôle. Ce champ accepte les entrées numériques, les formules, les paramètres et les valeurs mesurées.

Encombrement de la hauteur
Le champ supérieur vous permet de déterminer si la hauteur de votre bord tombé est définie par une Distance spécifique ou par la sélection d'une géométrie Distance - A.
Utilisez le champ inférieur pour spécifier la hauteur du bord tombé. Entrez une valeur et acceptez les entrées numériques, les formules, les paramètres et les valeurs mesurées. Vous pouvez également sélectionner une géométrie et entrer plus tard une valeur de décalage pour permettre la détermination du bord tombé à l'aide de la position d'une autre géométrie sur la pièce.
Conseil : Cliquez dans le champ de distance de l'encombrement de la hauteur afin d'activer le glissement dynamique de la hauteur du bord tombé dans la fenêtre graphique.
	Inverser la direction Permet d'inverser la direction du bord tombé lorsque la hauteur spécifiée est définie sous forme de distance. Remarque : Suite aux améliorations apportées à cette fonctionnalité, la sélection de l'option Inverser la direction permet dorénavant d'utiliser l'arête opposée à l'arête sélectionnée tout en conservant les autres paramètres de bord tombé entrés.

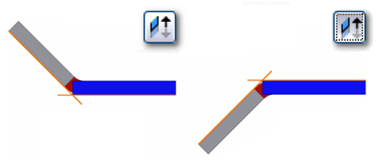

L'illustration suivante présente les résultats obtenus suite à la sélection de l'option Inverser la direction.

Référence de la hauteur
Trois options vous permettent de sélectionner les faces devant servir de référence pour mesurer la hauteur lors de la définition de la hauteur d'un bord tombé.
	A partir de l'intersection des deux faces externes - Mesure la hauteur du bord tombé à partir de l'intersection des faces extérieures. Dans l'illustration ci-dessous, la ligne orange indique les faces externes.

	A partir de l'intersection des deux faces internes - Mesure la hauteur du bord tombé à partir de l'intersection des faces intérieures. Dans l'illustration ci-dessous, la ligne orange indique les faces internes.

	Hors tout avec le pli - Mesure la hauteur du bord tombé parallèle à la face du bord tombé et tangente au pli. Dans l'illustration ci-dessous, la ligne orange indique la ligne de tangence au pli perpendiculaire à la face du bord tombé.

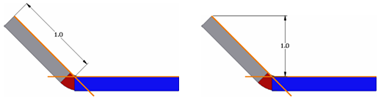

	Aligné ou orthogonal - Option vous permettant de déterminer si la mesure de la hauteur est alignée sur la face du bord tombé ou si elle est orthogonale à la face de base. Dans l'illustration ci-dessous, la mesure de gauche est alignée tandis que la mesure de droite est orthogonale.

Position du pli
Quatre options permettent de sélectionner le point auquel le pli est positionné par rapport à l'étendue de la face contenant les arêtes sélectionnées.
	A l'extérieur de la face de base - Positionne la face externe du bord tombé afin qu'elle reste dans l'étendue de la face de l'arête sélectionnée. Dans l'illustration ci-dessous, la ligne orange indique le positionnement du pli par rapport à la face externe et à l'arête sélectionnée.

	Pli partant du bord de la face - Positionne le pli de manière à ce qu'il commence au niveau de l'arête de la face sélectionnée. Dans l'illustration ci-dessous, la ligne orange indique le point de départ du pli du bord tombé.

	A l'intérieur de la face de base - Positionne la face interne du bord tombé afin qu'elle reste à l'extérieur de la face de l'arête sélectionnée. Dans l'illustration ci-dessous, la ligne orange indique le positionnement du pli par rapport à la face interne et à l'arête sélectionnée.

	Pli tangent au bord de la face - Positionne le pli tangent à l'arête sélectionnée. Dans l'illustration ci-dessous, la ligne orange indique la condition de tangence du pli par rapport à l'arête sélectionnée.

Options de dépliage (onglet)

Pour de plus amples informations sur l'onglet Options de dépliage, reportez-vous à la référence relative aux options de dépliage de la tôle.

Pli (onglet)

Pour de plus amples informations sur l'onglet Pli, reportez-vous à la référence relative aux options de pliage de la tôle.

Onglet Coin

Pour de plus amples informations sur l'onglet Options de coin, reportez-vous à la référence relative aux options de coin de la tôle.

OK	Cliquez sur OK pour créer (ou modifier) un bord tombé à l'aide des paramètres et des options spécifiés et fermer la boîte de dialogue.

Annuler

Cliquez sur Annuler pour ignorer les modifications apportées aux paramètres ou aux options, le cas échéant, et fermer la boîte de dialogue.

Appliquer

Cliquez sur Appliquer pour créer un bord tombé à l'aide des options et paramètres spécifiés sans fermer la boîte de dialogue, afin de pouvoir créer d'autres bords tombés.

(Autres)

Cliquez sur Autres pour accéder aux options d'encombrement. Spécifie l'encombrement du bord tombé : arête complète, largeur, décalage ou vers/à partir d'une géométrie existante.

	Arête Crée un bord tombé sur toute la longueur de l'arête de face sélectionnée.
	Largeur Crée un bord tombé d'une largeur spécifique et selon un décalage défini par rapport à un sommet, un point/plan de construction ou une face plane sélectionné(e) sur l'arête d'une face existante. Le cas échéant, vous avez la possibilité d'indiquer que le bord tombé est doté d'une largeur spécifique centrée sur le milieu de l'arête sélectionnée.
	Décalage Crée un décalage du bord tombé à partir de deux sommets, points/plans de construction ou faces planes sélectionné(e)s sur l'arête d'une face existante.
	Depuis-Jusque Crée un bord tombé dont la largeur est déterminée par la sélection d'une géométrie de pièce existante (sommets, points/plans de construction ou faces planes coupant l'arête de définition) spécifiant l'encombrement de la largeur depuis et jusqu'au bord tombé.

Ancienne méthode - Cette option est désactivée par défaut dans les pièces créées avec les versions R2009 ou plus récentes. Lorsqu'elle est cochée, cette option désactive la nouvelle fonctionnalité offrant davantage de contrôle sur le positionnement et la mesure du pli. Cette option est activée par défaut lorsque vous modifiez des fonctions de bord tombé sur des pièces en tôle créées avec des versions antérieures à R2009. Vous pouvez modifier la fonction avec l'option qui était active lors de la création de cette fonction. Si nécessaire, désactivez cette option afin de bénéficier des fonctionnalités de contrôle disponibles dans la version actuelle.
