Dans une vue en plan ou une vue 3D, vous pouvez choisir les poutres et les murs porteurs pour définir les limites du réseau de poutres.
- Cliquez sur l'onglet Structure
le groupe de fonctions Structure
Système de poutre.
- Cliquez sur l'onglet Modifier | Placer Réseau de poutres
le groupe de fonctions Système de poutre
Esquisser un système de poutre.
- Cliquez sur le groupe de fonctions Dessiner
Choisir des supports. Conseil : Lors du choix des supports, la direction des poutres est définie par le premier support choisi. Les poutres du système de poutre seront parallèles à cette poutre. Vous pouvez modifier ce paramètre à tout moment. Voir
Modification d'un système de poutre.
- Choisissez le premier élément de support.
Une ligne d'esquisse comportant deux poignées de déplacement s'affiche sur le support choisi. Deux lignes parallèles plus courtes s'affichent de part et d'autre de la ligne pour indiquer la direction du système de poutre.

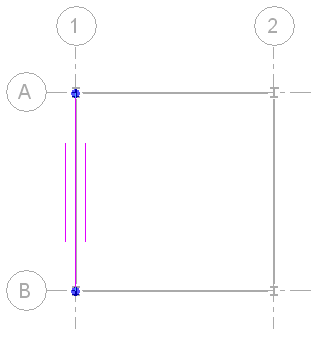

Premier élément de support choisi pour le système de poutre
- Choisissez les lignes restantes afin de définir les limites du système de poutre.
Remarque : Ces lignes doivent former une boucle fermée. Créez une boucle fermée de lignes d'esquisse à l'aide des outils d'édition (ajustement, extension, etc.) de la barre des options en fonction de vos besoins. Pour plus d'informations, voir
Edition d'éléments.

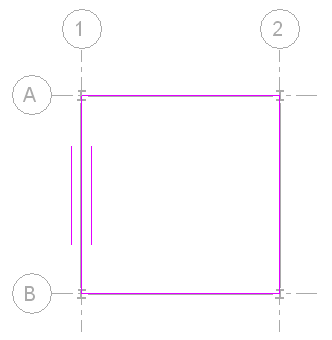

Système de poutre dont toutes les limites ont été sélectionnées
Une fois les limites du système de poutre spécifiées, vous pouvez :
- Cliquez sur l'onglet Modifier | Créer une limite pour le système de poutre
le groupe de fonctions Mode
Terminer le mode de modification.

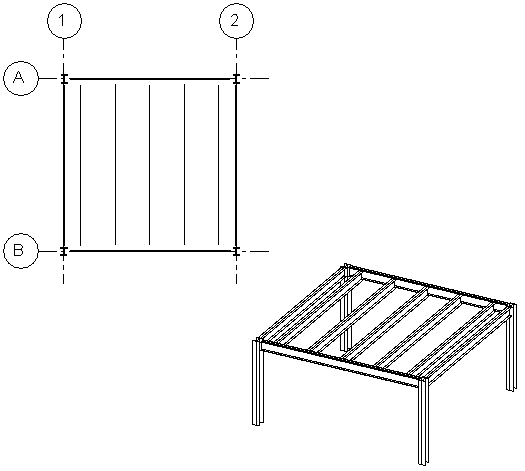

Plan d'étage et vue 3D du réseau de poutres terminé.
