Mise en place d'une armature dans un hôte

Les étapes suivantes décrivent le workflow général permettant d'ajouter une armature à un élément en béton.

1. Détermine si la mise en correspondance des formes d'armature références de crochets. Cette information doit être spécifiée avant de placer toute armature dans un projet, car une armature ne peut pas être modifiée ultérieurement dans le processus de conception.
2. Créez une vue qui coupe l'élément à renforcer.
3. Cliquez sur l'onglet Structurele groupe de fonctions Armature Armature.
   Remarque : Cet outil est également disponible dans l'onglet contextuel lorsque vous sélectionnez des éléments pouvant héberger une armature.
4. Dans le sélecteur de type situé dans la partie supérieure de la palette Propriétés, choisissez le type d'armature souhaité.
5. Facultatif. Si nécessaire, cliquez sur l'onglet Modifier | Placer l'armature le groupe de fonctions Famille Charger des formes pour charger des formes d'armature supplémentaires.
6. Dans le sélecteur de forme d'armature de la barre des options ou dans le navigateur de formes d'armature, choisissez la forme d'armature souhaitée.

   Mise en place d'une armature plane

   Cliquez sur l'une des orientations de positionnement suivantes à partir de l'onglet Modifier | Placer l'armaturele groupe de fonctions Orientation du positionnement.

   • Parallèle au plan de construction
   • Parallèle à l'enrobage
   • Perpendiculaire à l'enrobage

   L'orientation définit la manière dont l'armature est alignée lors de son positionnement dans l'hôte.

   Placement d'une armature multiplan

   Cliquez sur l'une des perspectives de positionnement suivantes à partir de l'onglet Modifier | Placer l'armaturele groupe de fonctions Perspective du positionnement.

   • Haut
   • Bas
   • Avant
   • Arrière
   • Droite
   • Gauche

   La perspective définit quel côté de la famille d'armatures multiplan est parallèle au plan de construction.

7. Si vous placez une armature de style standard près d'une armature de style Etrier/Chaînage, la barre standard est accrochée le long du bord de la barre Etrier/Chaînage. Cela inclut les bords droits, ainsi que les congés et crochets des armatures de type Etrier/Chaînage. Voir Références des congés et crochets.
8. Cliquez pour placer l'armature dans l'hôte. Si nécessaire, appuyez sur la barre d'espacement lors du placement pour faire pivoter l'orientation de la forme d'armature dans la référence d'enrobage. Pour modifier l'orientation de la forme d'armature après l'avoir placée, sélectionnez l'armature et appuyez sur la barre d'espacement de la même façon.

   Par défaut, la longueur d'une armature est celle de l'élément hôte ou des autres éléments qui l'hébergent, dans les contraintes de la référence d'enrobage. Pour la modifier, passez à une vue en plan ou une vue d'élévation, sélectionnez l'occurrence d'armature et modifiez ses extrémités selon vos besoins.

9. Facultatif. Vous pouvez appliquer plusieurs crochets prédéfinis aux extrémités de votre forme d'armature. Voir Crochets d'armature.

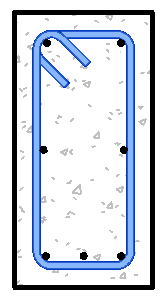

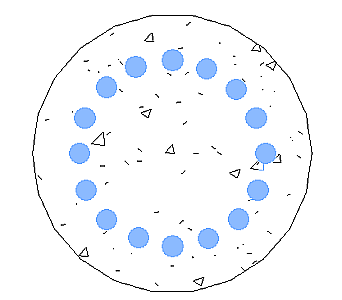

Armature perpendiculaire placée dans un poteau	Armature d'une poutre

Remarque : Pour changer l'hôte d'une forme d'armature, sélectionnez-la et cliquez sur l'onglet Modifier | Armature à bétonle groupe de fonctions Hôte Choisir un nouvel hôte. Sélectionnez ensuite un nouvel hôte d'armature.
