Appliquez des divisions aux trajectoires, bords de formes et surfaces à l'aide de noeuds en vue d'héberger des composants et des réseaux de composants.

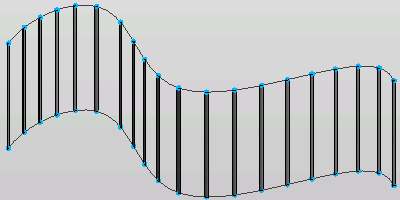

La répétition et la division associatives simplifient le positionnement de plusieurs occurrences du même élément dans une série finie. Ces composants sont construits en répétant des éléments individuels en 2D et 3D tout en conservant les propriétés paramétriques et associatives.
Le flux de travail de base pour la division et la répétition associatives se présente comme suit :
- Esquissez le modèle ou les lignes de référence (trajectoire) et les formes (surface) sur lesquels placer les composants répétés.
- Sélectionnez la ligne, la surface ou le bord de forme à diviser. Utilisez le quadrillage des lignes ou des surfaces comme guide pour réaliser les opérations de division et de positionnement de composants adaptatifs.
- Divisez la trajectoire ou la surface.
- (Facultatif) Modifiez l'espacement et le nombre de divisions.
- Placez et répétez un ou plusieurs points ou réseaux de composants adaptatifs.
