Divisez des trajectoires et des bords de forme pour définir les noeuds sur lesquels sont placés les composants.
Lorsque vous divisez une trajectoire, les noeuds sont appliqués pour refléter la position des points d'insertion des composants. La division est effectuée soit en déterminant un nombre de divisions, la distance séparant ces divisions, soit en fonction des intersections avec des références (niveaux, plans de référence verticaux ou autres trajectoires divisées).
- Dans la zone de dessin, esquissez un modèle ou une ligne de référence où des composants adaptatifs répétés seront placés.
Vous pouvez également créer une forme afin d'utiliser un de ses bords.
Ligne de modèle Bord de forme
- Dans la zone de dessin, sélectionnez la trajectoire à diviser. S'il s'agit du bord d'une forme, appuyez sur la touche Ctrl pour sélectionner l'intégralité d'un cercle ou chaque côté d'un polygone.
- Cliquez sur l'onglet Modifier | Forme
le groupe de fonctions Diviser
Diviser la trajectoire.
Ligne de modèle divisée Bord de forme divisée
Par défaut, la trajectoire est divisée en cinq segments composés de six noeuds équidistants (gabarits anglo-saxons) ou en quatre segments composés de cinq noeuds équidistants (gabarits métriques). Le cas échéant, vous pouvez modifier le nombre et l'espacement des noeuds.

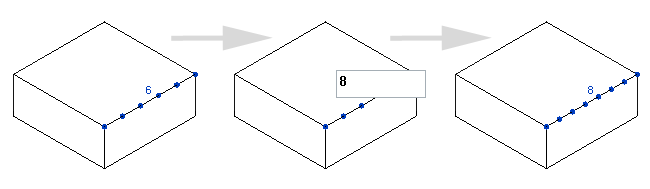

Dans la zone de dessin, le nombre de noeuds s'affiche pour la trajectoire divisée. Cliquez sur ce nombre et entrez une nouvelle valeur. Appuyez sur la touche Entrée après avoir modifié les divisions.
Vous pouvez également sélectionner une trajectoire divisée et ajuster sa propriété de nombre sous la section Noeud de la palette Propriétés. Pour ce faire, il vous faudra peut-être définir la propriété de disposition sur Nombre fixe si la méthode de présentation a été modifiée.
Pour régler l'espacement, modifiez les propriétés de la trajectoire divisée.
Vous pouvez également sélectionner une trajectoire divisée avec la touche Tab pour la subdiviser.
