Les aubes fixes sont des tôleries très fines dans le conduit. Au lieu de les modéliser avec des pièces solides fines, nous allons utiliser des pièces de surface. Géométriquement, les pièces sont des surfaces, mais l'écoulement sur les deux côtés de chaque surface est séparé.
Questions sur l'application des paramètres ?

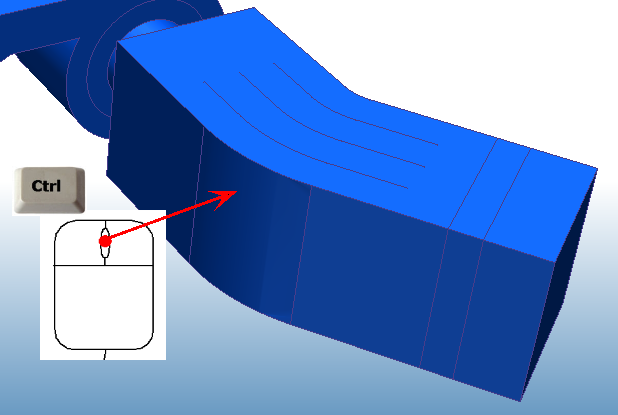

Masquez la gaine d'entrée (si elle est affichée).
Passez en mode de sélection Surface.

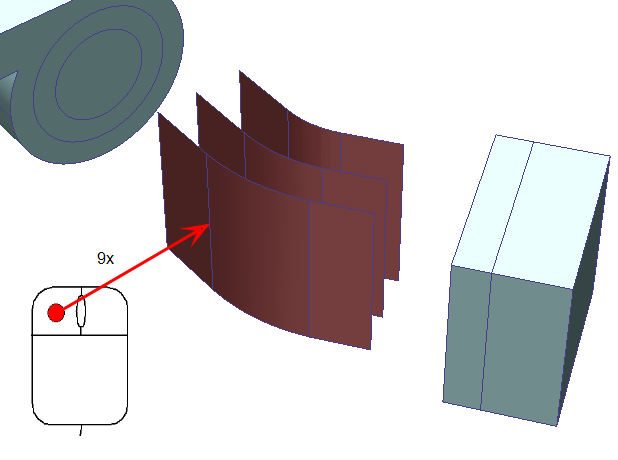

Sélectionnez les surfaces des aubes fixes (9 en tout)

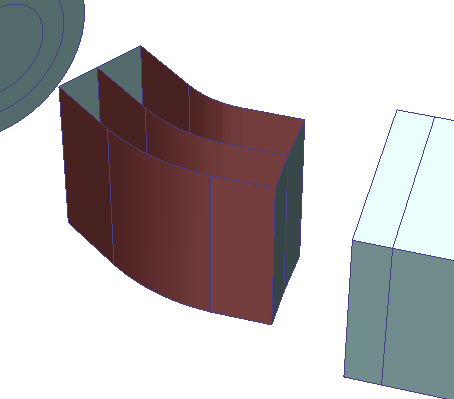

Remarque : Vous devrez peut-être cacher les surfaces supérieures des volumes de chicane pour accéder aux surfaces des aubes fixes du milieu.
Ouvrez la boîte de dialogue d'édition rapide Matériaux en appliquant l'UNE des méthodes suivantes :
- Cliquez sur Modifier dans la barre d'outils :
- Cliquez sur Modifier dans le panneau contextuel Matériaux :

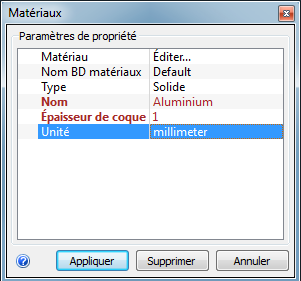

Dans la boîte de dialogue d'édition rapide Matériaux, Type = Solide.
Nom BD matériaux = Par défaut
Nom = Aluminium
Epaisseur de coque = 1
Unité = millimètre
Remarque : Veuillez noter que nous affectons une épaisseur, mais sans aucune incidence sur la géométrie ou sur l'écoulement. Elle sert uniquement à simuler la conduction sur une pièce fine dans les analyses de transfert de chaleur.
