I parametri consentono di definire le dimensioni e la forma delle lavorazioni e di controllare la posizione relativa dei componenti all'interno degli assiemi. Ad esempio, è possibile specificare le dimensioni di una piastra come Altezza = Larghezza/2 usando le equazioni per definire le relazioni tra i parametri.
Inoltre, è possibile definire i parametri per correlare le quote ai requisiti funzionali. Ad esempio, è possibile definire l'area in sezione o una parte in modo che abbia determinate proporzioni e sostenga un determinato carico (Area = Carico/Resistenza_del_Materiale*Fattore_di_Sicurezza). È inoltre possibile collegare un foglio di calcolo ad una parte o ad un assieme e rilevare i parametri dalle celle del foglio di calcolo o dalle regole iLogic. I parametri possono anche essere esportati nella distinta componenti e nell'elenco delle parti. Infine, è possibile utilizzare i parametri per controllare il funzionamento delle regole iLogic che è possibile aggiungere al modello.
Il comando Parametri consente di visualizzare e modificare i parametri nella tabella Parametri, creare parametri definiti dall'utente e stabilire un collegamento ad un foglio di calcolo contenente i valori dei parametri.

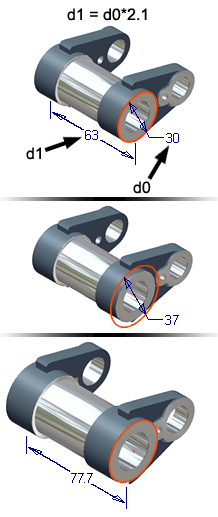

I parametri modello vengono creati automaticamente quando si definisce una quota schizzo, si aggiunge un vincolo di assieme o si crea una lavorazione. A tali parametri vengono assegnati nomi di default quali d0, d1, d2 e così via. È tuttavia possibile sostituire ai nomi di default nomi più significativi. È possibile immettere espressioni nelle caselle di modifica che definiscono i nomi e i valori dei parametri. È inoltre possibile utilizzare le caselle di modifica per modificare i nomi e i valori dei parametri.
È possibile creare parametri utente, che sono più generali dei parametri modello e possono essere usati per rendere più efficaci i requisiti funzionali. È possibile inoltre animare i parametri utente da un foglio di calcolo.
Entrambi i tipi di parametri possono assegnare valori e stabilire relazioni tra gli elementi di un modello.
Quando si usa il comando Parametri per definire o modificare un parametro, fare clic su Aggiorna per applicare le modifiche. Quando viene modificata una lavorazione, tutti i parametri dipendenti vengono modificati con la lavorazione.
Quando si crea una iFeature, è possibile selezionare le quote dello schizzo, i parametri della lavorazione e i parametri di dimensione. Se sono stati assegnati dei nomi ai parametri, questi ultimi vengono inclusi automaticamente nella iFeature.
I parametri utente vengono utilizzati in equazioni o regole iLogic e possono essere usati anche nelle espressioni per altri parametri. Se si usano gli stessi parametri in molte parti, come forza o materiale, definire i parametri in modelli usati per creare nuovi file delle parti. È inoltre possibile derivare i parametri nel documento da un file "scheletro" comune.
I parametri personalizzati vengono creati mediante l'API. Ad esempio:
I parametri personalizzati vengono aggiunti automaticamente ad un modello, un riferimento o una cartella utente. È possibile assegnare ad una cartella di parametri personalizzati un nome descrittivo e aggiungere qualsiasi parametro da un'altra cartella. Un parametro è residente sia nella cartella originale che in una cartella di parametri personalizzati.
È possibile eliminare una cartella personalizzata e mantenere tutti i relativi parametri nelle cartelle originali. In alternativa è possibile eliminare una cartella personalizzata e tutti i parametri corrispondenti, inclusi quelli di altre cartelle. È inoltre possibile rimuovere un parametro dal gruppo personalizzato.
I parametri di riferimento sono parametri dipendenti, ovvero il relativo valore viene aggiornato in seguito alle modifiche apportate nei parametri da cui dipendono. È possibile crearli in vari modi:
I parametri di testo sono costituiti da stringhe di caratteri. Di seguito sono riportati alcuni esempi di vari colori, forme, stili o qualsiasi altro nome descrittivo. Possono essere utilizzati nelle regole iLogic per animare altri parametri di Inventor e altri elementi che possono essere controllati da una regola.
I parametri di testo non supportano le espressioni.
I parametri vero/falso sono costituiti da un valore booleano Vero o Falso. Possono essere utilizzati nelle regole iLogic per animare altri parametri di Inventor e altri elementi che possono essere controllati da una regola.
I parametri vero/falso non supportano le espressioni.
Un parametro a più valori presenta un elenco memorizzato di valori disponibili. Tuttavia, come altri parametri, un parametro a più valori presenta un valore singolo in qualsiasi momento. Non viene automaticamente bloccato da uno dei valori nell'elenco a più valori, sebbene sia possibile farlo con una regola iLogic.
È anche possibile aggiungere un valore personalizzato come alternativa all'elenco di valori di un parametro a più valori. I valori personalizzati vengono in genere utilizzati solo temporaneamente a seconda delle esigenze.
I parametri chiave sono parametri designati come particolarmente importanti. È possibile impostare un flag opzionale per ogni parametro chiave, quindi utilizzare un filtro di visibilità per visualizzare un "breve elenco" di questi parametri critici.
È possibile definire i parametri in un foglio di calcolo Microsoft Excel quindi collegare il foglio di calcolo ad una parte o assieme. È anche possibile collegare i parametri da qualsiasi combinazione di tipi di file di parti, lamiere, assiemi o assiemi saldati. L'assieme o la parte vengono collegati in modo associativo ai parametri esportati dal tipo di file specifico. Al momento dell'esecuzione del collegamento da una parte o un assieme, i parametri esportati possono essere collegati in modo selettivo.
Per utilizzare i parametri esportati da un file all'altro, è possibile utilizzare un file delle parti parametro globale. Creare un file delle parti che contenga un insieme di valori generalmente dipendenti da equazioni ingegneristiche. Non è necessario che il file delle parti contenga una geometria. Potrebbe contenere degli schizzi, qualora si desideri utilizzarli per un modello di scheletro o di layout.
Utilizzare il comando Parte derivata per derivare il file delle parti parametro globale in sottoassiemi individuali e parti, al fine di estrarre i parametri quando necessario. Questo flusso di lavoro può essere utilizzato anche con un foglio di calcolo, al posto del file di parti. I parametri esportati possono essere derivati in modo selettivo nelle parti o negli assiemi derivati.
Inoltre, i modelli di scheletro possono fare riferimento ad altri modelli di scheletro per facilitare la gestione delle informazioni contenute in un sottoassieme.
In alternativa, è possibile estrarre i parametri da una parte in un assieme all'istante. Non è necessario pianificare i parametri globali, ma ad un certo punto della progettazione, è possibile decidere di usare un parametro di una parte in un assieme. Ad esempio, si può decidere di utilizzare la larghezza di una piastra in una parte (profondità di estrusione) da utilizzare come vincolo coincidente in un assieme.
Seguire queste linee guida per garantire che i parametri e le parti vengano aggiornati in modo prevedibile:
È possibile esportare i dati del parametro in un file XML per acquisire un'istantanea dei parametri e i relativi valori. Questa funzione è utile se si desidera trasferire i parametri in un modello ad un altro modello.
Durante l'esportazione, è possibile scegliere se includere tutti i parametri o solo i parametri chiave.
I parametri possono essere ripristinati in un secondo momento mediante l'importazione di dati dal file XML creato durante l'esportazione.
