Parti e assiemi derivati

Una parte derivata è una nuova parte che fa riferimento ad una parte esistente per copiare in modo associativo i corpi ed altre informazioni, quali gli schizzi, le geometrie di lavoro ed i parametri. Un assieme derivato è una parte nuova che fa riferimento ad un assieme esistente. Alla parte o all'assieme derivati è possibile aggiungere delle lavorazioni. Quando si aggiungono nuove lavorazioni al componente di base oppure quando le lavorazioni derivate vengono modificate, la parte derivata viene aggiornata con le opportune modifiche. Utilizzare la scheda Opzioni quando si deriva un assieme per ottenere vantaggi aggiuntivi della rimozione di componenti basati su regole e della chiusura dei fori. Derivare un assieme come composto di superfici per creare il file più piccolo possibile su disco e per calcolare la parte in modo notevolmente più rapido rispetto ad un solido derivato. Un composto di superfici consuma meno memoria e garantisce prestazioni migliori negli assiemi di incorporazione. Esistono due modi per creare una parte derivata: tramite invio derivazione o tramite estrazione derivazione. Questa sezione illustra i passaggi necessari per creare la parte derivata mediante il metodo di estrazione derivazione. I seguenti comandi eseguono l'invio derivazione di una parte derivata dalla parte di origine: Crea parte (comando per il file di parti) Crea componente (comando per il file di parti) Contorno semplificato (comando per il file di assieme) È inoltre possibile utilizzare il comando Componente derivato per inserire le parti e gli assiemi esistenti in un file di parti come corpi.

Le parti e gli assiemi derivati sono utili quando si desidera controllare le modifiche apportate a modelli utilizzati in modi diversi. È possibile modificare il modello originale e aggiornare tutti i componenti derivati in modo da incorporare automaticamente i cambiamenti.

Le parti e gli assiemi derivati consentono di ridurre il consumo di memoria e le dimensioni dei file quando sono utilizzati in un assieme di livello superiore. Ad esempio una parte derivata è un corpo singolo caricato nella memoria, a differenza del caricamento di tutti i singoli componenti in un assieme. Un uso efficace di una parte derivata consiste nell'utilizzarla come LD sostituto di un assieme nell'assieme dal quale è stata creata. È inoltre possibile utilizzare il comando Componente derivato per produrre risultati simili a quelli ottenuti con la creazione di una parte derivata mediante il comando Contorno semplificato.

La scheda Opzioni contiene una casella di controllo che consente di creare una parte derivata da un assieme mediante la Modalità memoria ridotta. La parte creata mediante tale modalità consuma meno memoria in quanto non memorizza nella cache alcun corpo di origine. Abilitando l'opzione, nel browser delle parti derivate non viene visualizzato alcun corpo di origine. La scheda Opzioni contiene inoltre impostazioni per la riflessione, la scalatura, la semplificazione e la rimozione delle parti, nonché la chiusura dei fori.

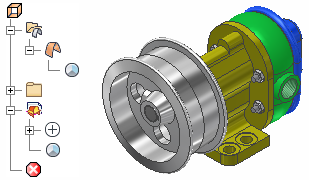

La parte sinistra dell'immagine seguente mostra il browser per una parte creata senza applicare la modalità memoria ridotta. La parte destra dell'immagine mostra il browser per una parte creata applicando la modalità memoria ridotta.

Nota: La modalità memoria ridotta non è disponibile se si sceglie lo stile di derivazione Mantieni ogni solido come corpo solido.

Un assieme derivato mediante l'opzione Lavorazione a composto singolo crea una parte costituita da una superficie singola, che utilizza meno memoria rispetto ad un solido. Un corpo di superficie non memorizza nella cache nessun corpo di origine e non viene incluso nelle verifiche di interferenza. Il corpo composto di superficie mantiene l'aspetto originale.

Individuazione dello stile di derivazione da utilizzare

Utilizzare le seguenti indicazioni per scegliere lo stile di derivazione più indicato per le esigenze contingenti.

Unione giunzioni corpo solido singolo tra facce piane	Questa opzione è l'impostazione di default per la creazione di un file di parti da un assieme. Utilizzare l'opzione per creare un file di parti corpo singolo da un assieme o da una parte multi-corpo. Gli spigoli tra parti o corpi solidi che condividono una faccia piana vengono uniti.
Mantenimento giunzioni corpo solido tra facce piane	Questa opzione unisce le parti di un assieme o i corpi selezionati in una parte multi-corpo in un unico corpo in un file di parti. La nuova parte conserva gli spigoli tra diverse parti o corpi che condividono una faccia piana. La parte risultante mantiene l'aspetto originale delle parti incluse o dei corpi che condividono una faccia piana. Produce risultati ottimali per una vista di disegno, perché tutti gli spigoli e le giunzioni vengono mantenuti.
Mantieni ogni solido come corpo solido	Questa opzione è l'impostazione di default per la creazione di un file di parti da un altro file di parti. Usare questa opzione per: Creare una parte da un altro file di parti. Creare una parte multi-corpo da un assieme. Creare una parte multi-corpo da un altro file di parti multi-corpo.
Lavorazione a composto singolo (solo assieme derivato)	Crea un file di parti costituito da un unico corpo di superficie. Il corpo di superficie risultante mantiene le giunzioni tra le facce piane e gli aspetti della parte originali, ad esempio le filettature. Utilizzare questa opzione per creare i file di parti più piccoli sul disco. Una parte composta da superfici è ideale per l'utilizzo come livello di dettaglio sostituto di un assieme o per l'esportazione in BIM Exchange. Il corpo di superficie risultante non può essere incluso nelle operazioni di combinazione o di rilevamento delle interferenze. Il corpo di superficie può essere utilizzato come strumento di divisione per il comando Dividi.
Corpo come superficie di lavoro (solo parte derivata)	Crea un file di parti in cui i singoli corpi solidi vengono convertiti in singoli corpi di superficie. I corpi di superficie risultanti non possono essere inclusi nelle operazioni di combinazione o di rilevamento delle interferenze. Un corpo di superficie può essere utilizzato come strumento di divisione per il comando Dividi.
Quando si crea una parte derivata, l'icona di derivazione nel browser corrisponde all'opzione di stile utilizzata. Nota: Se nell'area Rappresentazioni è selezionata la casella di controllo Associativa, Escludi non è disponibile per nessun componente visibile nella rappresentazione della vista di disegno che si sta derivando. Utilizzare la rappresentazione della vista nell'assieme di origine per controllare l'inclusione o l'esclusione di un componente.

Preparazione per la creazione di una parte derivata

Creare un file di parti e fare clic su Torna per chiudere lo schizzo se quest'ultimo si avvia automaticamente.

Nella barra multifunzione fare clic sulla scheda Gestione gruppo Inserisci Deriva , quindi selezionare il file della parte o dell'assieme dal quale derivare i corpi.

Per creare una parte corpo solido singola, il nuovo file di parti non deve contenere corpi solidi prima dell'operazione di derivazione. Per creare un file di parti multi-corpo creare i corpi solidi, quindi importare uno o più corpi solidi nel file di parti. È inoltre possibile scegliere di includere geometria dello schizzo, lavorazioni o corpi come superfici. Per l'inserimento nella nuova parte:

• È possibile selezionare esclusivamente schizzi 2D o 3D visibili ed esportati. Lo schizzo deve essere non incorporato oppure condiviso.
• È possibile selezionare soltanto le geometrie di lavoro visibili, esportate.
• È possibile selezionare solo le superfici visibili, esportate.
• È possibile selezionare solo corpi solidi visibili.

È possibile creare due o più lavorazioni di parti derivate all'interno di una parte mediante le stesse parti di base o parti di base diverse.

Quando la casella di controllo Mostra tutti gli oggetti è selezionata, tutti gli oggetti derivabili vengono elencati, indipendentemente dal relativo stato di esportazione. Per nascondere gli oggetti non esportati, disattivare la casella di controllo.

Creazione di una parte derivata

Se l'origine è un file di parti, la selezione di default per lo stile di derivazione corrisponde al mantenimento di ciascun solido come corpo solido. Se la parte di origine contiene più corpi solidi è possibile scegliere di importare i corpi selezionati come singolo corpo o come più corpi. È possibile selezionare solo i corpi solidi visibili. Se tutti i corpi sono visibili, per default non viene selezionato nessun corpo.

Tutte le lavorazioni della parte selezionata vengono combinate in una sola lavorazione nel browser della parte derivata. Includendo singoli schizzi 2D e 3D, geometrie di lavoro e parametri dalla parte di base, è possibile definire singole lavorazioni di tali schizzi nella nuova parte.

Creazione di una superficie di lavoro anziché di un solido da una parte

Le superfici di lavoro derivate possono essere utilizzate per definire piani di schizzo, geometria di lavoro e lavorazioni quale l'estrusione su una superficie o la divisione. Le superfici derivate non sono utilizzabili in un'operazione di combinazione con un corpo solido.

Le superfici derivate possono essere utilizzate inoltre per definire inviluppi di parti per aiutare i progettisti a calcolare i requisiti di spazio tra i diversi componenti.

Per creare una superficie derivata da una parte anziché i corpi solidi derivati di default, selezionare Corpo come superficie di lavoro nella finestra di dialogo Parte derivata.

Derivazione di un composto di superfici anziché di un solido da un assieme

Un composto di superfici derivato da un assieme crea un file di dimensioni minime sul disco e utilizza una quantità di memoria di molto inferiore a quella utilizzata dall'assieme originale. È possibile utilizzare una parte composta di superfici come sostituto di un assieme in un livello di dettaglio o esportarla come rappresentazione dell'inviluppo dell'assieme mediante BIM Exchange. Un composto di superfici derivate conserva gli aspetti della parte, quali ad esempio le filettature.

Utilizzo della derivazione per inserire un componente in un file di parti

Il comando Deriva consente di inserire un file di parti o dell'assieme presente sul disco come nuovi corpi in un file di parti. Una parte può essere inserita sotto forma di corpo singolo o di più corpi (se la parte di origine contiene più corpi solidi) oppure come superficie di lavoro. Se l'origine è un assieme è possibile scegliere di importare il componente come:

• Singolo corpo solido con giunzioni unite.
• Singolo corpo solido mantenendo le giunzioni.
• Più corpi solidi.
• Composto di superfici.

Esportazione degli oggetti

Quando si selezionano degli oggetti non esportati per creare la derivazione nelle finestre di dialogo Parte derivata o Assieme derivato, gli oggetti vengono contrassegnati per l'esportazione nell'assieme di base. Nelle finestre di dialogo, attivare la casella di controllo Mostra tutti gli oggetti per visualizzare entrambi gli oggetti esportati e non nel controllo struttura. Un'icona a forma di freccia identifica gli oggetti esportati.

Mentre si modifica il componente di base, è possibile contrassegnare gli oggetti per l'esportazione. Nella barra multifunzione fare clic sulla scheda Gestione gruppo Crea Esporta oggetti .

Parametri di esportazione

Quando si seleziona Parametri esportati nella finestra di dialogo Parte derivata, tutti i parametri contrassegnati per l'esportazione nel file di parti originale vengono inseriti nel nuovo file e possono essere usati per creare nuova geometria.

Nota: Per contrassegnare un parametro per l'esportazione in un file di parti, aprire la finestra di dialogo Parametri e selezionare la casella di controllo Parametri di esportazione dei parametri che si desidera esportare. In alternativa, fare clic su scheda Gestione gruppo Crea Esporta oggetti .

Specificare i parametri da esportare in un assieme derivato nella scheda Altro. Possono essere esportati parametri provenienti da tutti i componenti nell'assieme di base e non soltanto quelli provenienti dai componenti selezionati.

Nella finestra di dialogo Parametri della nuova parte derivata i parametri esportati vengono raggruppati in cartelle di parametri. La cartella di parametri mostra il percorso e il nome del file del corpo di base. In caso di più parametri con lo stesso nome, ognuno di essi è contrassegnato da un numero incrementato per stabilire un nome univoco.

Creazione di un assieme derivato

Scegliere lo stile di derivazione. Se l'origine è un file di assieme, la selezione di default è la creazione di un unico corpo solido con facce piane unite. In alternativa è possibile scegliere di importare i componenti selezionati come più corpi o come composto superficie singolo.

Tutte le lavorazioni della parte selezionata vengono unite in una sola lavorazione nel browser della parte derivata. Selezionare i corpi da derivare nella scheda Corpi; specificare schizzi, geometria di lavoro, iMate, superfici (se un'istanza della parte) e parametri nella scheda Altro.

• Dopo avere selezionato un assieme, fare clic su OK per includere nella parte derivata tutte le parti dell'assieme.
• Per sottrarre il volume della parte dalla parte derivata, fare clic sul simbolo del segno più per trasformarlo nel segno meno o viceversa nella finestra di dialogo Assieme derivato.

  Questa funzione consente di creare due parti separate, di posizionarle l'una in relazione all'altra nell'assieme e di eseguire un'operazione booleana risultante in una sola nuova parte.

  Nota: È possibile effettuare un'operazione simile in un file di parti multi-corpo mediante il comando Combina.
• Accanto ad un componente singolo nella finestra di dialogo Assieme derivato, fare clic sul simbolo del segno più o meno per trasformarlo nel simbolo di una barra rovesciata . Quando viene creata la nuova parte, i componenti contrassegnati dal simbolo della barra rovesciata vengono ignorati ed esclusi dalla parte derivata.
  Nota: Se nell'area Rappresentazioni è selezionata la casella di controllo Associativa, l'esclusione non è disponibile per nessun componente visibile nella rappresentazione della vista di disegno che si sta derivando.
• Fare clic su per specificare un componente come riquadro d'ingombro se non sono necessari i relativi dettagli nel componente derivato. Viene creato un corpo di riquadro d'ingombro, al quale è possibile aggiungere lavorazioni e apportare altre modifiche. Le modifiche apportate alle dimensioni del componente originale causano l'aggiornamento delle dimensioni del riquadro d'ingombro.
• Fare clic sull'icona del comando Interseca per intersecare il componente selezionato con la parte derivata Per ottenere come risultato l'intersezione, vengono eseguiti da Autodesk Inventor i calcoli riportati sotto nell'ordine seguente:
  • Gruppo A: il risultato di tutte le inclusioni e di tutte le sottrazioni.
  • Gruppo B: il risultato di tutte le intersezioni giunte.
  • Risultato finale: l'intersezione del Gruppo A e del Gruppo B.
    Nota: Per ottenere un risultato finale valido, almeno un corpo deve presentare lo stato di inclusione. Se ad esempio si desidera individuare il solido di intersezione derivato tra due sottoassiemi all'interno di un assieme di primo livello, selezionare Includi per il primo sottoassieme e Interseca per il secondo sottoassieme.
• Utilizzare la scheda Opzioni per specificare il livello di semplificazione, per attivare la modalità memoria ridotta o per specificare opzioni di scalatura e di riflessione.
• Se si apportano delle modifiche ad una parte o ad un assieme da cui è stato creato un componente derivato, viene visualizzato un messaggio all'apertura successiva di un assieme che usa tale componente derivato. Fare clic su OK per aggiornare il componente derivato.
• Le modifiche apportate a parti aperte in un file attivo contenute in un assieme aperto vengono aggiornate automaticamente quando si salvano le modifiche alla parte e si aggiorna manualmente la parte derivata.

Flusso di lavoro comune per creare una parte derivata da un assieme

Di seguito è descritto un flusso di lavoro comune per creare una parte derivata da un assieme:

• Modellare le singole parti dell'assieme
• Applicare i vincoli di assieme per posizionare le parti
• Facoltativamente, creare una rappresentazione della vista o una rappresentazione del livello di dettaglio in cui siano visibili solo i componenti da includere.
• Salvare l'assieme.
• Aprire un nuovo file di parti.
• Selezionare il comando Componente derivato.
• Selezionare l'assieme da derivare.
• Scegliere lo stile di derivazione.
• Se opportuno, usare la finestra di dialogo Opzioni apertura file per specificare le rappresentazioni.

Selezionare una o più parti da includere in una parte derivata. Da un singolo assieme, è possibile selezionare diverse combinazioni di parti per creare una parte derivata singola con un singolo corpo o con più corpi.

Dopo aver scelto una parte o un assieme, è possibile selezionare in una finestra di dialogo i corpi da includere nella parte derivata o da escludere dalla parte derivata. È inoltre possibile includere schizzi, geometrie di lavoro di componenti, parametri esportati, iMate e superfici.

Durante la derivazione da un assieme, è inoltre possibile specificare le rappresentazioni (vista disegno, di posizione e Livello di dettaglio). L'opzione Associativa per Vista di disegno è selezionata per default. Se nell'area Rappresentazioni è selezionata la casella di controllo Associativa, Escludi non è disponibile per nessun componente visibile nella rappresentazione della vista disegno che si sta derivando.

Nota: Una parte derivata creata da un assieme viene rappresentata come elemento singolo nelle distinte componenti.

Flusso di lavoro alternativo per creare una parte derivata da un assieme

Un altro flusso di lavoro per creare una parte derivata da un assieme consiste nell'uso del comando Componente derivato negli strumenti per gli assiemi. Individuare questi strumenti all'interno della cartella SDK nella directory di installazione. Questo comando ottimizza l'implementazione del comando Componente derivato, incorporato nell'ambiente di parti. Dopo aver selezionato un componente di base per una parte o un assieme, il comando genera la parte o l'assieme derivati mediante le opzioni di default disponibili nel comando incorporato. L'unica eccezione riguarda le rappresentazioni. Questo comando implica l'uso di vista disegno, rappresentazioni di posizione e rappresentazioni Livello di dettaglio attive del componente di base nell'assieme derivato.

Uso delle parti derivate

Le parti derivate vengono utilizzate comunemente per esplorare le modalità di progettazione alternative e i processi di produzione. Una parte derivata può tuttavia essere utilizzata anche per molti altri scopi. Di seguito sono elencati alcuni esempi di utilizzo di una parte derivata.

• È possibile lavorare uno sbozzo di colata in numerosi modi diversi.
• È possibile lavorare una sezione standard di tubo secondo configurazioni diverse.
• È possibile configurare un assieme saldato in vari modi, specificando operazioni post-assemblaggio come l'esecuzione di tagli e fori.
• Quando si lavora ad un assieme, è possibile sottrarre gruppi di parti oppure unirli ad altre parti per creare una parte singola dalla forma desiderata.
• Da una parte multi-corpo, derivare una o più parti.
• In un assieme, usare le parti derivate come scheletro per la definizione della struttura di riferimento dell'assieme. Modificare la parte originale e aggiornare le parti derivate per incorporare automaticamente allo scheletro le modifiche apportate.
• Da un solido, usare una superficie derivata come scheletro, oppure definire inviluppi di parte negli assiemi.
• Da un solido, usare una superficie derivata come scheletro.
• Da una parte o un assieme, derivare i parametri da usare nella nuova parte. È inoltre possibile utilizzare Collega parametri della finestra di dialogo Parametri.
• Derivare i parametri da usare nella nuova parte. È inoltre possibile utilizzare Collega parametri della finestra di dialogo Parametri.

Le parti derivate consentono inoltre si semplificare un assieme, di proteggere la proprietà intellettuale e di ridurre l'utilizzo di memoria del sistema. Ad esempio:

• Da un assieme, specificare alcuni componenti come riquadri d'ingombro per ridurre il consumo di memoria.
• Da un assieme utilizzare la scheda Opzioni per semplificare l'assieme, per rimuovere parti di piccole dimensioni o nascoste o per chiudere fori.
• Da un assieme, utilizzare la funzionalità composto singolo dello stile di derivazione per ridurre notevolmente le dimensioni su disco della parte derivata.

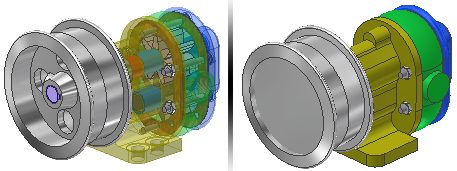

L'immagine che segue mostra l'assieme originale a sinistra e una parte composto di superfici a destra, alla quale sono state applicate semplificazioni e chiusure dei fori opzionali. Le dimensioni su disco dell'assieme corrispondono a 10,6 MB. Le dimensioni della parte composto di superfici derivata corrispondono a 670 KB.

Possibilità di aggiunta di lavorazioni alle parti derivate da assiemi

La creazione di parti derivate rappresenta un ottimo metodo per eseguire varie operazioni, ad esempio il taglio di più parti di un assieme saldato. Poiché la parte derivata costituisce un corpo singolo, è possibile personalizzarla usando qualsiasi lavorazione di parte.

Dopo aver creato una parte derivata da un assieme, è possibile aggiungervi le lavorazioni. Questo flusso di lavoro è utile quando si crea un assieme saldato unendo tra loro parti diverse al quale si desidera aggiungere fori o tagli attraverso una o più parti incluse nella parte derivata.

Se sono stati inclusi uno o più componenti come riquadri d'ingombro, viene creato un nuovo corpo nella parte derivata. È possibile aggiungere lavorazioni, spostare il riquadro d'ingombro oppure apportare modifiche al componente originale e il riquadro d'ingombro viene aggiornato.

Assegnazione di dimensioni diverse da quelle della parte originale ad una parte derivata

Quando si crea una parte derivata, è possibile impostare dimensioni inferiori o superiori rispetto a quelle della parte originale oppure creare una copia speculare della parte originale utilizzando uno qualsiasi dei piani di lavoro di origine. Quando si modifica la parte originale, è possibile aggiornare conseguentemente la parte derivata.

Parti o assiemi derivati come riflessi speculari del componente originale

Quando si creano parti o assiemi derivati, è possibile specificare una copia completamente speculare per la geometria derivata che ne risulta, selezionando la casella di controllo Specchia parte nella finestra di dialogo dei componenti derivati.

Effetti sulla parte derivata delle modifiche apportate alla parte o all'assieme originale

Le modifiche apportate alla parte o all'assieme originale vengono riportate nella parte derivata quando si esegue un aggiornamento. Se la casella di controllo Associativa è selezionata nell'area Rappresentazioni, le modifiche apportate alla rappresentazione di visualizzazione dell'assieme di origine(ad esempio la visibilità dei componenti) appariranno anche nella parte dopo l'esecuzione di un aggiornamento. La lavorazione derivata che necessita di aggiornamento viene indicata nel browser con . Poiché all'apertura di un file di assiemi lo stato dei componenti viene sempre verificato, le parti derivate da altre parti o assiemi vengono automaticamente aggiornate quando si aggiorna l'assieme.

Nota: È possibile selezionare l'opzione Posticipo aggiornamenti nella scheda Assieme della finestra di dialogo Opzioni applicazione. Una volta selezionata l'opzione, occorre aggiornare manualmente per incorporare le modifiche che interessano le parti derivate.

Modifica di un componente derivato

Per modificare una parte o un assieme derivati, fare doppio clic su di essi nel browser, oppure fare clic con il pulsante destro del mouse sull'elemento desiderato nel browser e scegliere Apri componente di base. Il file originale viene aperto ed è possibile apportare le modifiche. Per riflettere le modifiche apportate, aggiornare il file contenente la parte o l'assieme derivati.

Per ridefinire una parte o un assieme derivati, è inoltre possibile fare clic con il pulsante destro del mouse sulla lavorazione di derivazione nel browser e scegliere Modifica parte derivata o Modifica assieme derivato. Usare questa opzione per cambiare i parametri impostati al momento della creazione della parte o dell'assieme derivati originali. Gli aggiornamenti vengono riflessi automaticamente nel file corrente.

Nota: I comandi Modifica parte derivata o Modifica assieme derivato non sono disponibili se la parte derivata va aggiornata insieme all'origine.

Interruzione del collegamento tra la parte derivata e la parte originale

Se non si desidera aggiornare la parte derivata, è possibile interrompere il collegamento con la parte o l'assieme originale. Fare clic con il pulsante destro del mouse sulla parte derivata nel browser e selezionare Interrompi collegamento. La parte derivata diventa così una lavorazione o un componente di assieme normale e le modifiche ad essa apportate vengono salvate solo nel file corrente.

Se si desidera disconnettere temporaneamente il collegamento dall'origine, è possibile sopprimerlo. Nella lavorazione derivata, fare clic con il pulsante destro del mouse e scegliere Sopprimi collegamento con componente/assieme di base. Per ristabilire il collegamento, selezionare Scopri collegamento con componente/assieme di base.

È possibile usare Seleziona da base nella finestra di dialogo Parte derivata o Assieme derivato e passare alla parte o all'assieme di origine per eseguire le selezioni. In seguito, usare Accetta selezione per trasferire gli elementi selezionati dal file di origine a quello di destinazione. Nell'assieme di origine è possibile utilizzare le opzioni di Seleziona filtri, quali Seleziona tutte le ricorrenze o Vincolato a per effettuare le selezioni.

Derivazione delle informazioni sull'aspetto.

Le informazioni sull'aspetto nell'assieme di origine vengono derivate in base alla Vista disegno selezionata nella scheda Rappresentazioni. Per le viste disegno principali, l'aspetto è derivato dalle parti.
