Finestra di dialogo Ispessimento/Offset

Aggiunge o rimuove spessore dalle facce di una parte o di un superset , crea una superficie di offset da una faccia o da una superficie di una parte oppure crea un nuovo solido.

Accesso

Barra multifunzione: scheda Modello 3D gruppo Superficie Ispessimento/Offset

Scheda Ispessimento/Offset

Consente di impostare i requisiti per una lavorazione di ispessimento o di offset.
Selezionare	Specifica le facce da ispessire o quelle da cui creare una superficie di offset.
Solidi	Consente di selezionare il corpo interessato se è presente più di un corpo solido.
Modalità Selezione	Filtra la geometria in modo che le selezioni siano limitate a singole facce o ad un superset. È possibile selezionare più facce connesse o un superset, ma non facce e superset contemporaneamente.
Distanza	Specifica lo spessore per la lavorazione di ispessimento o la distanza per la lavorazione di offset. Quando il risultato è una superficie, la distanza di offset può essere pari a zero, in modo da creare una copia di una superficie o di singole facce da un modello di solido o da una superficie.
Output	Specifica se la lavorazione è un solido o una superficie. L'impostazione predefinita è Solido.
Operazione	Specifica se la lavorazione di ispessimento deve essere unita, tagliata o intersecata rispetto alla parte solida.
		Unione aggiunge il volume creato dalla lavorazione di ispessimento alla parte solida.
		Sottrae rimuove il volume creato dalla lavorazione di ispessimento dalla parte solida.
		Interseca crea una nuova lavorazione utilizzando il volume condiviso dalla lavorazione di ispessimento e dalla parte solida. Il materiale non compreso nel volume condiviso viene eliminato.
		Nuovo solido Crea un nuovo corpo solido. Viene selezionato per default se l'operazione di ispessimento è la prima lavorazione solida in un file di parti. Consente di creare un nuovo corpo in un file di parti con corpi solidi esistenti. Ogni corpo è un gruppo indipendente di lavorazioni separate dagli altri corpi. Un corpo può condividere lavorazioni con altri corpi.
Direzione	Estende la lavorazione di ispessimento o di offset in una direzione o in entrambe le direzioni in modo uguale.
Unione automatica	Unione automatica è una tecnologia di re-blending che sposta automaticamente facce tangenti adiacenti e, se necessario, crea nuove unioni. È attiva per default nell'ambiente di modellazione di parti. Le illustrazioni che seguono mostrano un modello con un'operazione di ispessimento, eseguita con e senza unione automatica.

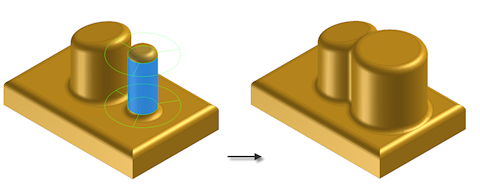

	Unione automatica disattivata

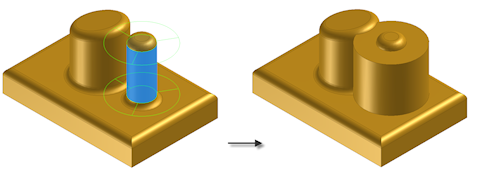

	Unione automatica attivata
	La casella di controllo Unione automatica è attiva solo quando sono selezionate facce di facce di solidi per un'operazione di ispessimento. Inoltre è attiva quando la lavorazione di ispessimento viene estesa in direzione positiva o negativa, ma non quando la lavorazione viene estesa in misura uguale in entrambe le direzioni. Quando l'unione automatica è attivata, le seguenti funzioni di ispessimento vengono disattivate automaticamente: Operazioni di unione, taglio o intersezione Nuovo solido Distanza uguale in entrambe le direzioni Superficie Superset

Scheda Altro

Fornisce il metodo per la selezione di facce di parti a catena o la creazione di superfici con lati. Consente inoltre di abilitare e di impostare le caratteristiche delle soluzioni di offset approssimative.
Catena facce automatica	Consente di selezionare più facce a tangente continua da ispessire. Tutte le facce selezionate vengono ispessite con la stessa direzione e operazione booleana. In base alle impostazioni predefinite, questa opzione non è selezionata.
Crea superfici verticali	Nel caso di lavorazioni di offset, crea facce verticali o laterali che connettono le facce di offset al superset originale. Le superfici verticali vengono create solo in corrispondenza degli spigoli interni di superfici e non degli spigoli di contorno. In base alle impostazioni predefinite, questa opzione non è selezionata. Le superfici verticali non possono unire una superficie di offset ad una parte solida.
Consenti approssimazione	Se non esiste alcuna soluzione precisa, consente una deviazione dallo spessore specificato al momento del calcolo della lavorazione di offset. Una soluzione precisa crea una superficie di offset in cui ogni punto della superficie originale dispone di un punto corrispondente sulla superficie di offset. La distanza tra i due punti è uguale alla distanza specificata. Specificare se consentire una soluzione approssimativa, quindi fare clic sulla freccia per selezionare il tipo di deviazione dall'elenco. Normale la deviazione viene divisa per risultare sia al di sopra che al di sotto della distanza specificata. Mai troppo sottile mantiene la distanza minima. La deviazione deve essere superiore alla distanza specificata. Mai troppo spesso mantiene la distanza massima. La deviazione deve essere inferiore alla distanza specificata.

Ottimizzato	Esegue il calcolo usando una tolleranza ragionevole e un tempo di calcolo minimo.
Specifica tolleranza	Esegue il calcolo usando la tolleranza specificata. Potrebbe essere necessario un tempo di calcolo considerevole. Fare clic sull'opzione e specificare una tolleranza.
