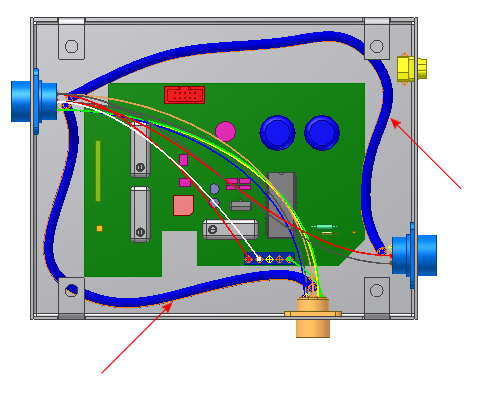

I segmenti definiscono le possibili traiettorie di un wire o di un cavo in un assieme. Ad ogni clic del mouse, nella finestra grafica viene creato un punto di riferimento sul segmento. I punti di riferimento consentono di elaborare la posizione e la forma del segmento.
Il segmento viene creato con un diametro predefinito e sfalsato di una distanza specifica rispetto alla geometria selezionata. Il diametro del segmento regola il modo in cui i wire sono collegati al percorso attraverso il segmento.
Una volta definito un percorso, è possibile modificarlo in vari modi, ad esempio mediante l'inserimento di giunzioni o la creazione di diramazioni dei segmenti.
| Ulteriori informazioni | |
|---|---|
| Argomento della Guida | |
| Esercitazione | Sistemi su percorso - Creazione di segmenti |
