Trova errori

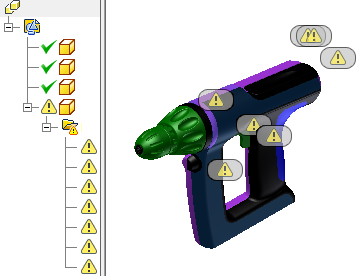

Analizza i dati convertiti e fornisce informazioni di diagnostica. Elenca nel browser gli errori rilevati e i gruppi per tipo. Fare clic sulla cartella del tipo di errore per visualizzare i simboli di errore su tutte le posizioni. Per visualizzare un simbolo di errore, espandere la cartella degli errori e fare clic sulle singole voci errore.

Suggerimento: Per selezionare più di un errore è possibile utilizzare MAIUSC o CTRL .

Fare clic su un simbolo per ingrandire l'errore e attivare gli strumenti di correzione nella barra degli strumenti mini.

Accesso

Nel browser parti, fare doppio clic sul nodo di correzione per accedere all'ambiente di correzione. Per iniziare, eseguire una delle seguenti operazioni, quindi fare clic su OK: Nella barra multifunzione fare clic sulla scheda Correggi gruppo Correggi Trova errori . Selezionare Tutto per controllare tutti i corpi. È inoltre possibile selezionare i dati nella finestra grafica o nel browser. Nota: i dati si riferiscono ai solidi ed alle superfici. Nel browser, fare clic con il pulsante destro del mouse su un nodo di correzione, quindi selezionare Correggi errori. Verranno esaminati soltanto i dati contenuti nel nodo.

Errori geometrici

Tipi di errore
Superfici autointersecanti	Una superficie che si ripiega su se stessa viene considerata una superficie autointersecante. Le superfici devono essere continue e levigate, senza cambiamenti di direzione.
Curve autointersecanti	I dati delle curve comprendono linee, archi o spline. Le curve devono essere sempre levigate, senza cambiamenti di direzione. Non è possibile invertire, ritorcere o intersecare le curve.
Incertezza di modellazione	I corpi o le superfici hanno errori a basso livello.
Facce sovrapposte	Due o più facce complanari o sovrapposte.
Facce intersecanti	Due o più facce che convergono o si intersecano a vicenda.
Superfici irregolari	La superficie generata in modo approssimativo durante la conversione non rientrava nelle tolleranze di sistema della superficie originale nel file importato. Oppure, un punto della superficie non è rivolto nella stessa direzione del resto della superficie. Questi errori posso verificarsi se le superfici sono ritorte o si comprimono in un'area piccola.
Problemi di orientamento della faccia	La direzione della sequenza chiusa è incompatibile con la direzione perpendicolare della faccia, oppure le linee chiuse interne non corrispondono. Il lato superiore di una faccia è identificato come la normale della superficie. Le facce adiacenti contenute in un solido devono avere una direzione perpendicolare coerente. Ad esempio, per considerare un rettangolo un solido valido è necessario che la direzione perpendicolare di tutte le facce sia rivolta all'interno o all'esterno.
Problemi di orientamento della linea chiusa	La linea chiusa esterna va nella direzione sbagliata rispetto alla direzione perpendicolare della faccia. Se la faccia include isole, vale a dire linee chiuse contenute nella linea chiusa esterna, la direzione perpendicolare delle isole deve essere opposta a quella della linea chiusa esterna. La direzione della linea chiusa viene definita dai punti di inizio e fine e dall'indicatore di direzione. Oltre alla linea chiusa e alle isole dirette nella stessa direzione, una superficie presenta una direzione perpendicolare che deve corrispondere a quella della linea chiusa. Se le direzioni si oppongono, verrà rilevato un errore.
Vertici duplicati	I vertici sono costituiti dai punti di inizio e fine di uno spigolo. Durante la conversione, si tenta di unire i vertici che rientrano nelle tolleranze di sistema. Quando un oggetto complesso è costituito da vertici molto piccoli, è possibile che si producano vertici duplicati.
Curve irregolari	I dati matematici sono incompatibili nella definizione della curva, oppure un vettore è pari a zero. Questo errore può verificarsi quando la superficie approssimativa non rientra nella tolleranza di sistema della superficie di definizione nel file neutrale.
Singolarità superficie	Un punto nel vettore della superficie non è definito a sufficienza. Impossibile determinare la normale della superficie.
Superfici degenerate	I punti che definiscono la superficie sono situati in un'area troppo piccola.
Discontinuità superficie	La direzione perpendicolare o la curvatura della superficie è cambiata in maniera brusca. Questo errore può essere causato da geometria non connessa. Le superfici devono essere levigate (G1, G2) e senza cambiamenti improvvisi di direzione (G0).
Discontinuità curva	I dati delle curve comprendono linee, archi o spline. Le curve devono essere levigate e senza improvvisi cambiamenti di direzione o brusche transizioni tra curve (G0).
