Disegno di armature su area

Si consiglia di disegnare armature su area in pavimenti, muri o platee in presenza di grandi aree che richiedono un'armatura.

1. Fare clic sulla scheda Strutturagruppo Rinforzo Area.
   Nota: Lo strumento è disponibile anche nella scheda contestuale della selezione per gli elementi che costituiscono host di rinforzo validi.
2. Selezionare il pavimento, il muro o la platea in cui inserire l'armatura su area.
3. Fare clic sulla scheda Modifica | Crea contorno armaturagruppo Disegna Linea armatura.
4. Fare clic una volta per selezionare il punto iniziale del disegno dell'armatura su area.
5. Procedere con la selezione dei punti fino a formare un perimetro chiuso.

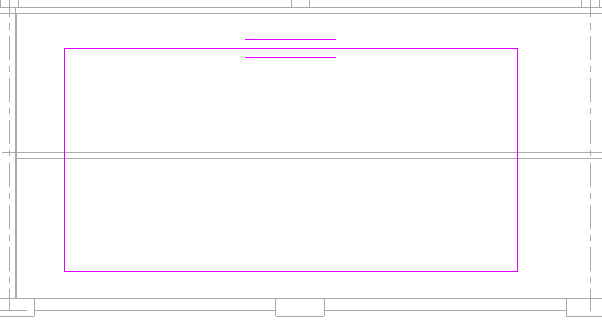

   Delle linee parallele indicano il bordo della direzione maggiore dell'armatura su area.

6. Fare clic sulla scheda Modifica | Crea contorno armaturagruppo Modalità Termina modalità di modifica.

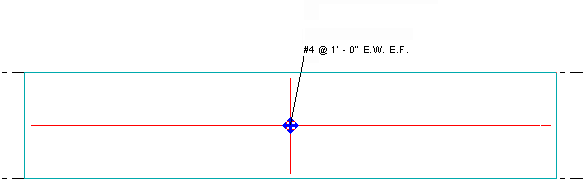

   Al centro del disegno finale dell'armatura su area in Revit vengono visualizzati un simbolo e un'etichetta di armatura su area. Per ulteriori informazioni, vedere Assegnazione di etichette alle armature su area.

   Nota: Quando si posiziona un'armatura su area, gli elementi dell'armatura non sono visibili. Se si desidera visualizzarli, è possibile impostare la visibilità degli elementi dell'armatura nella sezione Grafica della tavolozza Proprietà di Armatura su area. L'impostazione della visibilità è disponibile solo quando l'hosting dell'armatura avviene nell'armatura su area. Per ulteriori informazioni, vedere Modifica delle impostazioni dell'armatura.
