Manipolazione di forme unite

Nell'ambiente di progettazione concettuale, è possibile utilizzare i controlli 3D per modificare le superfici, i bordi e i vertici delle forme unite.

Nota: Se non è possibile selezionare una superficie, attivare l'opzione Seleziona elementi da superficie. Vedere Controllo della selezione di elementi.

Come unire le forme

1. Fare clic sulla scheda Modifica | Elemento di formagruppo Geometria Unisci.

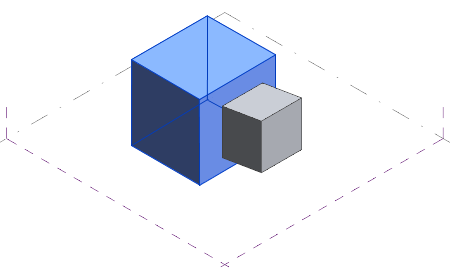

2. Fare clic sulla prima forma.

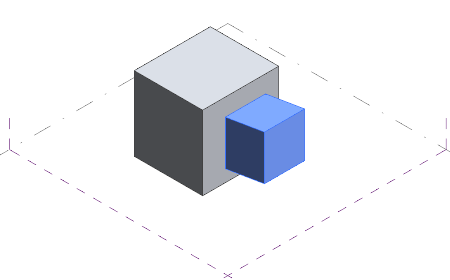

3. Fare clic sulla seconda forma.

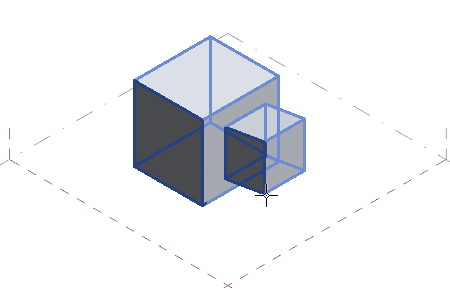

   Le forme vengono unite. Vedere Unione della geometria.



Come modificare le forme unite

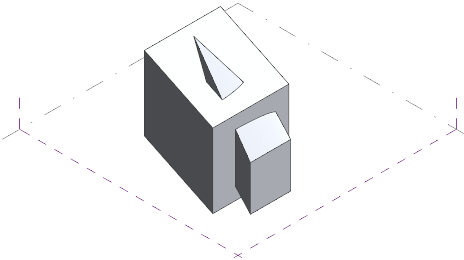

1. Fare clic su una superficie, un bordo o un vertice uniti. Vengono visualizzate le frecce di controllo 3D.

2. Trascinare una freccia di controllo 3D nella direzione desiderata.


   La forma unita viene spostata come un'unità entità.
